Absperrklappe BV20
Hebelpneumatischelektrisch

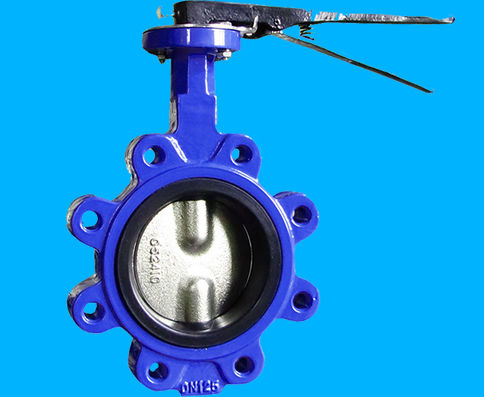

Absperrklappe - BV20  - FLAPCON VALVES AND AUTOMATION SYSTEMS CO LTD - Hebel / pneumatisch / elektrisch
Absperrklappe - BV20  - FLAPCON VALVES AND AUTOMATION SYSTEMS CO LTD - Hebel / pneumatisch / elektrisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel, pneumatisch, elektrisch
Medium
für Abwasser, für Meerwasser, für Gas
Korpus
Lug-Typ, zentrisch, Edelstahl, Gusseisen, Stahl
Weitere Eigenschaften
ISO, DIN, Standard, bidirektional
DN

Max: 1.200 mm
(47,244 in)

Min: 40 mm
(1,575 in)

Druck

16 bar
(232,1 psi)

Temperatur

Max: 180 °C
(356 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Internationale Kompatibilität / Bi-direktionale Abdichtung Vollständige EPDM-Auskleidung / Trockenlaufende Welle Kleineres Betriebsdrehmoment / Einfache Installation und Wartung Voller Durchgang Internationale Kompatibilität OBERER FLANSCH: Der obere Flansch der BV20-Serie entspricht der Norm ISO 5211 für die direkte Montage von Griffen, Getrieben, pneumatischen und elektrischen Stellantrieben. Es sind keine Halterungen erforderlich, was eine einfache Installation vor Ort ermöglicht, mögliche Ausrichtungsfehler minimiert und die Gesamthöhe reduziert. SEITLICHER ANSCHLUSS: Dank der Anschlusskompatibilität kann die Absperrklappe der Serie RBV010 gleichzeitig zwischen Flanschen der DIN PN 10/16, BS und ASME Class 150 installiert werden. Bidirektionale Abdichtung Das konzentrische, elastisch dichtende Design der Serie ermöglicht eine bidirektionale blasendichte Absperrung ohne Leckage. Die bidirektionale Abdichtung hebt die Richtungsbeschränkung bei der Installation auf und macht sie viel flexibler und leistungsfreundlicher. Die Leckagefreiheit perfektioniert die Dichtungsleistung insbesondere bei Gas- und Luftanwendungen. Vollständig ausgekleidet Das Innere des Ventils ist vollständig mit EPDM ausgekleidet und isoliert das Leitungsmedium vollständig vom Gehäuse, wodurch unnötige Kontakte zwischen Medium und Gehäuse vermieden werden. Das Gehäusematerial muss daher nicht aus korrosionsbeständigen Materialien bestehen, die in der Regel teuer sind, was die Gesamtkosten senkt. Trockenlaufende Welle Alternativ zu den hochkorrosionsbeständigen Wellenmaterialien sind die BV20-Ventile mit einer trockenen Welle ausgestattet, bei der die Welle aus Standardmaterial durch eine Gummierung vor dem Medium geschützt wird. Diese Auskleidung schützt das Standardwellenmaterial vor korrosiven Umgebungen.

---
