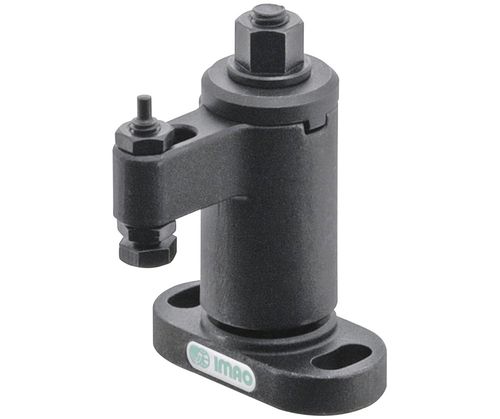

Handbedientes Spannmittel QLSWC

SchwenkMiniatur

Diese Miniaturzwingen schwingen in Position und spannen direkt nach unten auf das Werkstück, um es direkt nach unten zu drücken. Der Arm schwingt vollständig aus dem Weg, um ein einfaches Be- und Entladen des Werkstücks zu ermöglichen. Der Schwenkarm wird mit einem Drehmomentschlüssel oder einem abnehmbaren Handgriff betätigt und ermöglicht dem Benutzer eine präzise Druckausübung. Die Flanschmutter wird zur Aktivierung des Schwenkarms verwendet und ermöglicht es dem Benutzer, mit einem Drehmomentschlüssel oder einem abnehmbaren Griff präzisen Druck auszuüben, um Störungen zu vermeiden. Ideal für Anwendungen, bei denen eine präzise Spannkraft erforderlich ist, um eine Verformung der Teile zu vermeiden. Wird mit einem Kontaktbolzen geliefert, der für fertige oder raue Oberflächen umgedreht werden kann. Die Montage erfolgt von oben mit zwei Befestigungslöchern. Der QLSWC-05 bietet eine Spannkraft von bis zu 517 lbs; der QLSWC-06 bietet eine Spannkraft von bis zu 809 lbs. Der Spannarm schwenkt entgegen dem Uhrzeigersinn aus dem Weg. Das Gehäuse, die Unterlegscheibe, die Flanschmutter und die Spindel sind aus legiertem Stahl 1045 gefertigt. Der Spannarm ist aus 4140 legiertem Stahl gefertigt. Die Teile sind wärmebehandelt und mit einer schwarzen Oxidschicht versehen.
