Diese Vierteldrehverschlüsse bieten eine sichere Verriegelung bei Schnellwechselanwendungen, bei denen eine Vorrichtung häufig eingesetzt und entfernt wird. Sie ermöglichen eine gleichbleibende Befestigungskraft und verhindern, dass der Bediener zu fest oder zu fest anzieht.

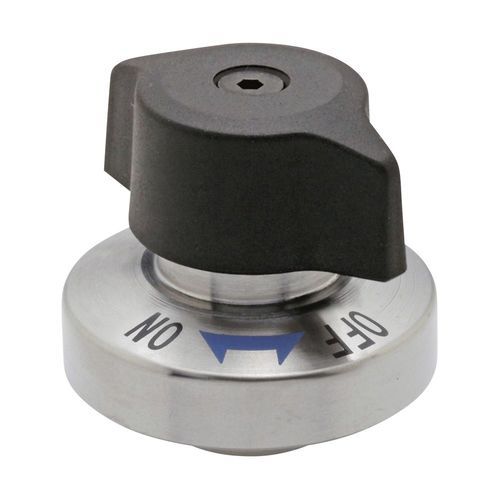

Das Befestigungselement wird an der Vorrichtung und der Stift (separat erhältlich) an der Basis montiert. Nach dem Aufsetzen des Befestigungselements auf den Stift wird der Knopf um eine Vierteldrehung gedreht und das Befestigungselement mit vier Kugeln verriegelt. Die Befestigungselemente sind mit "ON"- und "OFF"-Anzeigen versehen, um die Position der Befestigungsstifte anzuzeigen. Sie können mit Passstiften verwendet werden, um eine sehr genaue Positionierung zu ermöglichen.
Das Gehäuse ist aus vernickeltem S45C-Stahl gefertigt. Der Drehknopf ist aus schwarzem Kunststoff gefertigt. Die Kugeln bestehen aus SUS440C. Die Feder besteht aus rostfreiem Stahl SUS304WPB. Die Innensechskantschrauben für die Montage sind im Lieferumfang enthalten.
Verwendet mit Spannstift Serie QCPC-M & Abstandshalter Serie QCASP.
---
