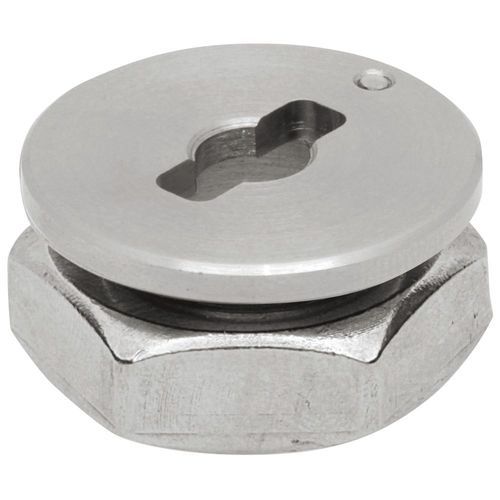

Edelstahl-Verbindungselement QCTH0525-N-SUS

90° Dreh

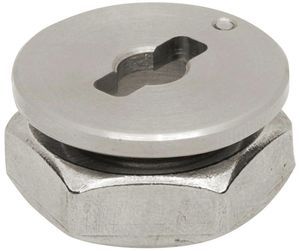

Positive Verriegelung bei Schnellwechselanwendungen mit häufigem Einsetzen und Entfernen eines Befestigungselements. Sie ermöglichen eine gleichbleibende Befestigungskraft und eliminieren die Möglichkeit des Unter- oder Überdrehens durch den Bediener. Für die Verwendung mit den Befestigungselementen QCTH, QCTHL, QCTHH und QCTHA konzipiert. Das Befestigungselement wird an der Halterung und die Aufnahme an der Basis montiert. Beim Einsetzen des Befestigungselements in die Aufnahme richten sich die Stifte des Befestigungselements an den Nuten der Aufnahme aus. Die Feder des Verschlusses ermöglicht die Anpassung an verschiedene Gerätedicken. Durch Drehen des Knopfes um eine Vierteldrehung wird das Befestigungselement ausgerichtet und verriegelt. Die Befestigungselemente sind mit "ON"- und "OFF"-Anzeigen versehen, um die Position der Befestigungsstifte anzuzeigen. Sie können mit Passstiften verwendet werden, um eine hochpräzise Positionierung zu ermöglichen. Die dünne Platte kann mit der mitgelieferten Sechskantmutter auf der Rückseite befestigt werden und verfügt über einen Fixierstift, der ein Verdrehen des Behälters verhindert. Das Gehäuse ist aus rostfreiem Stahl 630 mit einer natürlichen Oberfläche hergestellt. Die Muttern sind aus rostfreiem Stahl gefertigt. Schnelles Umrüsten, perfekt für eine Vielzahl von Anwendungen!
