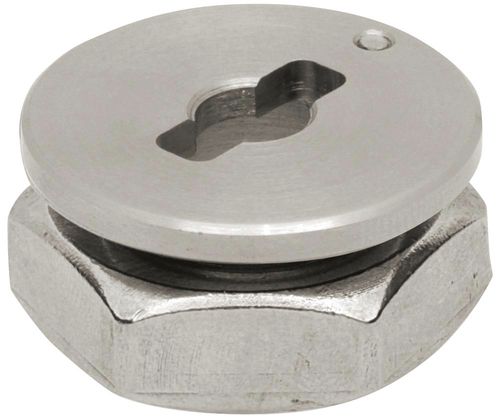

Edelstahl-Verbindungselement QCTH0525-N

Stahl90° Dreh

Positive Verriegelung bei Schnellwechselanwendungen mit häufigem Einsetzen und Entfernen eines Befestigungselements. Sie ermöglichen eine gleichbleibende Befestigungskraft und eliminieren die Möglichkeit des Unter- oder Überdrehens durch den Bediener. Für die Verwendung mit den Befestigungselementen QCTH, QCTHL, QCTHH und QCTHA konzipiert. Das Befestigungselement wird an der Halterung und die Aufnahme an der Basis montiert. Beim Einsetzen des Befestigungselements in die Aufnahme richten sich die Stifte des Befestigungselements an den Nuten der Aufnahme aus. Die Feder des Verschlusses ermöglicht die Anpassung an verschiedene Gerätedicken. Durch Drehen des Knopfes um eine Vierteldrehung wird das Befestigungselement ausgerichtet und verriegelt. Die Befestigungselemente sind mit "ON"- und "OFF"-Anzeigen versehen, um die Position der Befestigungsstifte anzuzeigen. Sie können mit Passstiften verwendet werden, um eine hochpräzise Positionierung zu ermöglichen. Die dünne Platte ermöglicht die Befestigung auf der Rückseite mit der mitgelieferten Sechskantmutter und enthält einen Fixierstift, um ein Verdrehen des Behälters zu verhindern. Hergestellt aus 4140 legiertem Stahl mit stromlos vernickelter Oberfläche. Die Mutter ist aus rostfreiem Stahl gefertigt. Schnelles Umrüsten, perfekt für eine Vielzahl von Anwendungen!
