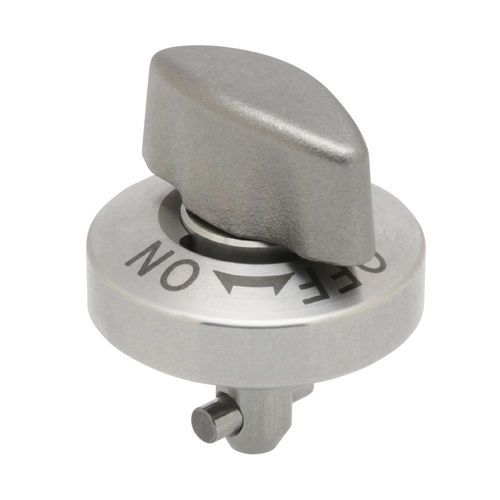

Edelstahl-Verbindungselement QCTH0525-10S

Stahl90° Dreh

Positive Verriegelung bei Schnellwechselanwendungen mit häufigem Einsetzen und Entfernen eines Befestigungselements. Sie ermöglichen eine gleichbleibende Befestigungskraft und eliminieren die Möglichkeit des Unter- oder Überdrehens durch den Bediener. Sie sind für die Verwendung mit den Nockenaufnahmen QCTH-B & QCTH-N vorgesehen. Abstandshalter sind unter der Serie QCASP erhältlich. Das Befestigungselement wird an der Vorrichtung und die Aufnahme an der Basis montiert. Beim Einsetzen des Befestigungselements in die Aufnahme richten sich die Stifte des Befestigungselements an den Nuten der Aufnahme aus. Die Feder des Verschlusses ermöglicht die Anpassung an verschiedene Gerätedicken. Durch Drehen des Knopfes um eine Vierteldrehung wird das Befestigungselement ausgerichtet und verriegelt. Die Befestigungselemente sind mit "ON"- und "OFF"-Anzeigen versehen, um die Position der Befestigungsstifte anzuzeigen. Sie können mit Passstiften verwendet werden, um eine hochpräzise Positionierung zu ermöglichen. Das Gehäuse ist aus rostfreiem Stahl 303 gefertigt. Die Stifte sind aus rostfreiem Stahl 304 gefertigt. Der Knopf ist aus rostfreiem Stahl 304 gefertigt. Die Feder ist aus A877-Stahl gefertigt. Drei Zylinderkopfschrauben für die Montage sind im Lieferumfang enthalten (M3X0,5 - 6 mm lang oder M2X0,4 - 5 mm lang). Die Steckhülsen sind in zwei Montagearten erhältlich, nämlich als dünne Platte und eingelassen, und müssen separat bestellt werden. Schnelles Umrüsten, für eine Vielzahl von Anwendungen!
