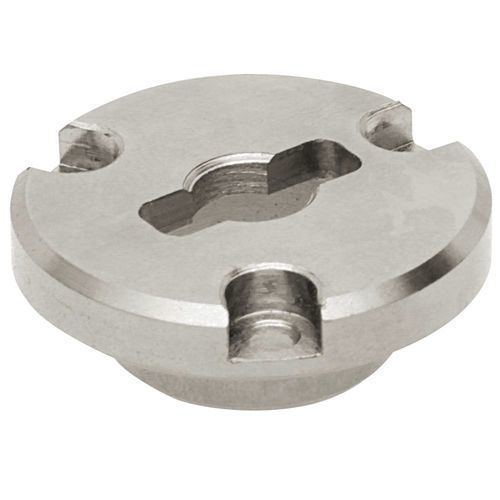

Viertelumdrehungsbefestigung QCTH series

Positive Verriegelung bei Schnellwechselanwendungen mit häufigem Einsetzen und Entfernen eines Befestigungselements. Sie ermöglichen eine gleichbleibende Befestigungskraft und eliminieren die Möglichkeit des Unter- oder Überdrehens durch den Bediener. Entwickelt für die Verwendung mit den Befestigungselementen QCTH, QCTHL, QCTHH & QCTHA. Das Befestigungselement wird an der Halterung und die Aufnahme an der Basis montiert. Beim Einsetzen des Befestigungselements in die Aufnahme richten sich die Stifte des Befestigungselements an den Nuten der Aufnahme aus. Die Feder des Verschlusses ermöglicht die Anpassung an verschiedene Gerätedicken. Durch Drehen des Knopfes um eine Vierteldrehung wird das Befestigungselement ausgerichtet und verriegelt. Die Befestigungselemente sind mit "ON"- und "OFF"-Anzeigen versehen, um die Position der Befestigungsstifte anzuzeigen. Sie können mit Passstiften verwendet werden, um eine sehr genaue Positionierung zu ermöglichen. Die eingebettete Ausführung ermöglicht die Installation in Sacklöchern und wird mit drei mitgelieferten Zylinderkopfschrauben (M3x0,5 - 6 mm lang oder M2X0,4 - 5 mm lang) befestigt. Hergestellt aus rostfreiem Stahl 630 mit einer natürlichen Oberfläche. Schnelles Umrüsten, perfekt für eine Vielzahl von Anwendungen!
