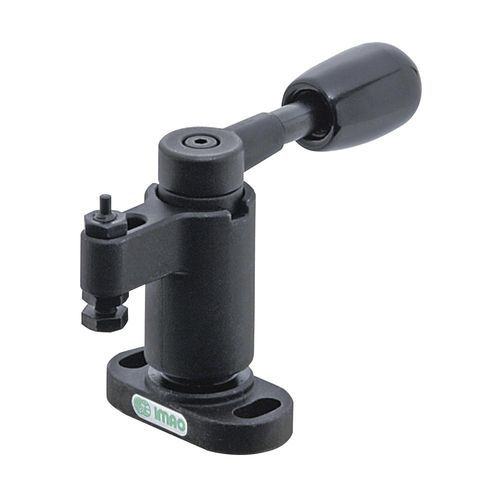

Schwenkspanner QLSWC-R/L

mit Nockenwellefür WerkstückeStahl

SCHWENKSPANNER - ONE-TOUCH-MINIATUR - MIT GRIFF (QLSWC) Diese Miniatur-Schwenkspanner schwenken in die richtige Position und spannen direkt nach unten auf das Werkstück, um es direkt nach unten zu drücken. Der Arm schwingt vollständig aus dem Weg, um ein einfaches Be- und Entladen des Werkstücks zu ermöglichen. Ideal für sich wiederholende Spannvorgänge. Wird mit einem Kontaktbolzen geliefert, der für fertige oder raue Oberflächen umgedreht werden kann. Wird von oben mit zwei Befestigungslöchern montiert. Die Serie 100 bietet eine Spannkraft von 247 lbs, die Serie 150 bietet eine Spannkraft von 404 lbs. Artikelnummern mit der Endung R haben eine Klemmrichtung im Uhrzeigersinn, Artikelnummern mit der Endung L haben eine Klemmrichtung gegen den Uhrzeigersinn. Die maximale Last zur Betätigung des Griffs beträgt 22 lbs. für die 100er Serie und 33 lbs. für die 150er Serie. Das Gehäuse, der Griff und die Spindel sind aus legiertem SAE-1045-Stahl gefertigt. Der Klemmarm und die Nockenwelle sind aus legiertem SAE-4140-Stahl gefertigt. Die Teile sind wärmebehandelt und mit einer schwarzen Oxidschicht versehen. Der Handgriff ist aus schwarzem Kunststoff.
