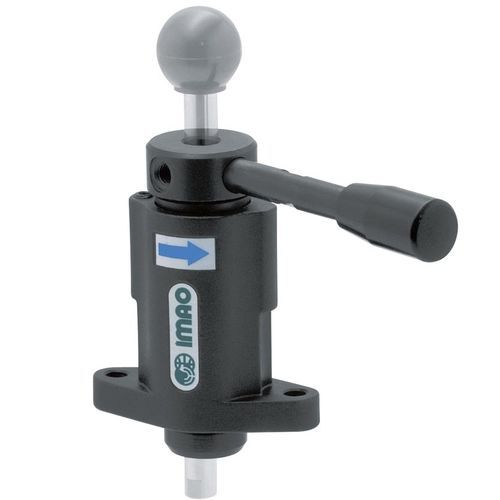

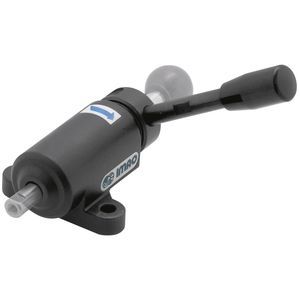

Mechanisches Spannmittel QLRCF-08R-L

mit Nockenwellefür Werkstückevertikal

Diese Druckspanner bestehen aus einem Spannkörper und einer Spannstange, die zusammen für eine breite Palette von Spannlösungen verwendet werden. Zum Spannen wird die Stange einfach durch die Mitte des Spannkörpers geschoben, bis sie mit dem Werkstück in Kontakt kommt. Die endgültige Spannung wird durch Drehen des Griffs erreicht, der die Stange ausfährt und festklemmt, um eine sichere Werkstückspannung zu gewährleisten. Durch Loslassen des Griffs kann die Spannstange zum Entfernen des Werkstücks zurückgezogen werden. Der lange Spannleistenüberstand ermöglicht das Spannen von vertieften oder schwer zugänglichen Teilen. Die Klemmleiste hat ein Gewinde, so dass eine kundenspezifische Spitze verwendet werden kann. Die Klemmleiste kann auf die gewünschte Länge gekürzt werden. (Bei der Anfertigung einer kundenspezifischen Klemmleiste wird empfohlen, den Außendurchmesser mit einer Toleranz von h9 oder besser zu bearbeiten, um eine gute Passform zu gewährleisten) Der Klemmkörper und der Hebelarm sind aus legiertem Stahl 1045 gefertigt. Der innere Nocken ist aus gehärtetem 4115er Stahl gefertigt. Brünierte Oberfläche. Der Griff ist aus schwarzem Kunststoff. Wenn die Reaktionskraft die angegebene Klemmkraft überschreitet, löst sich die Klemme. Der Schellenkörper und die Schellenstange sind separat erhältlich. Für die QLRCF-08-Zwingen wird die 8-mm-Klemmleiste verwendet; für die QLRCF-12-Zwingen wird die 12-mm-Klemmleiste verwendet.
