CNC-Bearbeitungszentrum / 5-Achs WMC 500II 5X type ABX
vertikalmit Wasserstrahlschneidsystem

CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem

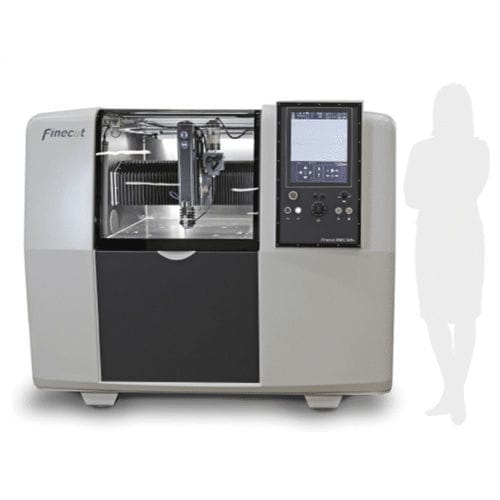

CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem
CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem - Bild - 2
CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem - Bild - 3
CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem - Bild - 4
CNC-Bearbeitungszentrum / 5-Achs - WMC 500II 5X type ABX - Finepart Sweden AB - vertikal / mit Wasserstrahlschneidsystem - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
5-Achs
Spindelausrichtung
vertikal
Weitere Eigenschaften
mit Wasserstrahlschneidsystem
X-Hub

500 mm
(19,69 in)

Y-Hub

500 mm
(19,69 in)

Z-Hub

80 mm
(3,15 in)

Wiederholbarkeit

2 µm

Gesamtlänge

2.060 mm
(81,1 in)

Gesamtbreite

1.315 mm
(51,8 in)

Gesamthöhe

1.750 mm
(68,9 in)

Beschreibung

Die Finecut 5-Achsen-Wasserstrahlschneidmaschine ist ein hochwertiger Mikroabrasiv-Wasserstrahl für schnelles Schneiden ohne Verjüngung. Ideal für die Serienfertigung Ideal für das Schneiden komplexer Formen Schnittbreite bis zu 0,2 mm 5-Achsen-Schneiden mit Steuerung des Werkzeugmittelpunkts Eckenoptimierung durch Wasserstrahl-Bewegungsstrategie Die Vorteile und Möglichkeiten des Finecut 5-Achsen-Wasserstrahlschneidens Im Vergleich zu herkömmlichen Schneidmethoden bietet die 5-Achsen-Wasserstrahltechnologie die Möglichkeit, höhere Schneidgeschwindigkeiten, ultrahohe Präzision und dreidimensionales Schneiden mit der Eliminierung von Konizität in EINER Wasserstrahlschneidmaschine, der Finecut WMC500II, zu kombinieren Ideal für die Serienfertigung Doppelt so schnelles Schneiden im Vergleich zum 3-Achsen-Schneiden Ideal für Anwendungen, die komplexes Schneiden erfordern 3D-Abrasivschneiden möglich Ultimative Konuskontrolle und Konuseliminierung Kann sowohl weiche als auch harte Materialien schneiden Schnelles und präzises Schneiden von 3D-Formen mit Konuseliminierung Mit der Finecut WMC500II 5-Achsen-Wasserstrahlkonfiguration vom Typ ABX sind die Finecut-Wasserstrahlmaschinen ideal für Schneiden von 3D-Geometrien mit geraden oder schrägen Kanten Schneiden von Winkeln bis zu 15 Grad Kompensieren von Wandverjüngungen Dieses Modell verfügt über die sehr hohe Präzision der 3-Achsen Finecut-Maschinen mit der zusätzlichen Möglichkeit, den Wasserstrahl zu kippen. Neben der Fähigkeit, in schrägen Winkeln zu schneiden, kann die 5-Achsen-Wasserstrahlsteuerung auch verwendet werden, um die Wandverjüngung im Schnitt zu kompensieren, die typischerweise entsteht, wenn der Schneidprozess mit höheren Geschwindigkeiten durchgeführt wird. Durch die Einstellung des Strahlwinkels kann auch ein Rückschlag des Strahls im unteren Bereich von Innenecken vermieden werden.

---
