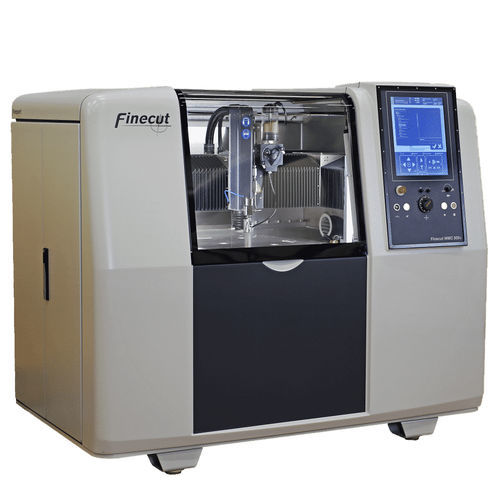

Wasserstrahlschneidemaschine WMC 500II type 4X

für Verbundwerkstoffefür SchablonenDreh

Finecut 4-Achsen-Wasserstrahlmaschine, ein Micro Abrasive Waterjet, Beyond Cutting Edge. Präzision mit rotierenden Werkstücken 4 Achsen arbeiten synchron Schnittbreite bis zu 0,2 mm Live-Fixturing für das Schneiden von verschiedenen Seiten Rotiert das Werkstück synchron zum Schnitt Hohe Neigungswinkel 5-Achsen-Steuerung mit Tool-Center-Point-Funktion Schneiden mit 4-Achsen-Rundtisch Die A-Achse kann mit einer Arbeitstischplatte ausgestattet werden, auf die ein beliebiges Werkstück gelegt werden kann. Mit diesem Mechanismus kann das Werkstück umorientiert werden, um den Zugang zum Schneiden von verschiedenen Seiten des Werkstücks zu ermöglichen. Dieses Bewegungssystem ermöglicht es der Wasserstrahldüse, entlang einer Kontur zu schneiden und dabei der 3D-Krümmung des Werkstücks zu folgen, wobei sich alle vier Achsen in synchroner Bewegung bewegen. Einfache CAD/CAM-Programmierung Die Maschine verfügt über eine 5-Achsen-Wasserstrahlsteuerung mit der Möglichkeit zur Programmierung des Werkzeugmittelpunkts. Alle diese Vorgänge lassen sich mit der CAD/CAM-Software, die mit allen Finecut-Wasserstrahlmaschinen geliefert wird, leicht programmieren. Schneidsystem, das 3X-Schneiden mit rotierendem Werkstück kombiniert Bei unserem 5-Achsen-Bewegungssystem wird das 3-Achsen-Schneidsystem durch die Möglichkeit ergänzt, das Werkstück synchron mit der X-Y-Z-Achsenbewegung des Werkzeugs zu drehen. In unserer 4-Achsen-Wasserstrahlmaschine wird eine auf dem Tisch montierte A-Achse zur Manipulation des Werkstücks verwendet. 360-Grad-Drehung der A-Achse Die Drehachse kann mit einem Spannfutter ausgestattet werden und als Drehachse verwendet werden, was das Schneiden von schraubenförmigen Geometrien, Rotationssymmetrien und Konturen in rotierenden Teilen (Rohrschneiden) ermöglicht. Die A-Achse kann mit einer Arbeitstischplatte ausgestattet werden, auf die ein beliebiges Werkstück gelegt werden kann.
