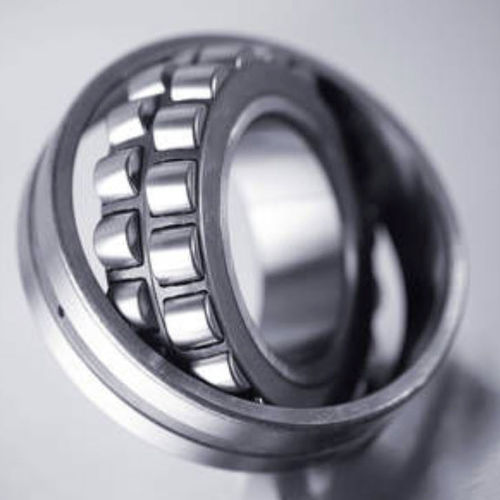

Pendelrollenlager 213 series

2-reihigStahlHochtemperatur

Pendelrollenlager verfügen über zwei Reihen ballig geformter Wälzkörper, welche in einem hohlkugeligen Außenring laufen. Die Laufbahnen des Innenrings sind dabei in Richtung der Wälzkörper geneigt, damit die Unterstützung der Rollen gewährleistet ist. Durch die hohlkugelige Form der Lauffläche des Außenrings kann der Innenring ausschwenken und Fluchtungsfehler der Welle bis zu einem gewissen Grad ausgleichen. Die Lagerluft im Lager wird durch die Kennzeichen C (C0, C2, C3 ...) gekennzeichnet. C0/CN: Standardlagerluftklasse. Kennzeichen wird in der Regel weggelassen. C2: verringerte Lagerluft C3: höhere Lagerluft als C0/CN C4: höhere Lagerluft als C3 - inbesondere für Vibrationsmaschinen- und Schwingsieblager C5: höhere Lagerluft als C4 - insbesondere bei Hochtemperaturlagern im Einsatz. Konische Pendelrollenlager werden mit Spann- oder Abziehhülse auf der Welle befestigt. Dabei ist das Anzugsmoment so zu beachten, dass die Lagerluft nicht unzulässige eingeschränkt wird. Nach Montage ist die Leichtgängigkeit der Lager zu kontrollieren. Es stehen verschiedene Möglichkeiten der kontrollierten Montage durch Hydraulikmutter in Verbindung mit der Messung des Verschiebeweges zur Verfügung, die eine sichere Montage von Pendelrollenlagern auch mit C0/CN Lagerluft gewährleistet. Nähere Beratung erhalten Sie durch unsere Anwendungstechnik. Für Montage mit Spannhülse ist die Ausführung C3 zu empfehlen, da die erhöhte Lagerluft ein stärkeres Anzugsmoment ermöglicht. Anschlussmaße und Rundlaufgenauigkeit beeinflussen entscheidend die Lebensdauer und die Funktion des Wälzlagers. Die Auswahl der Wellen-, Gehäuse- und der Lagerpassung sind daher grundsätzlich vorab zu prüfen.
