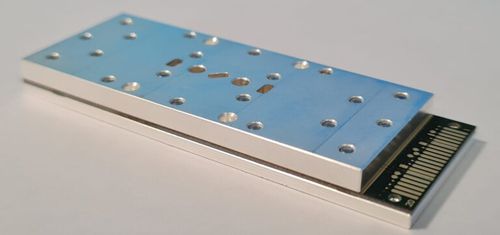

Leistungsverstärker Hades

RFlinearTemperatur

Mit den aktiven Diplexern der Hades-Serie von Filtronic können Erstausrüster (OEMs) die Kosten ihrer E-Band-Funkgeräte senken und gleichzeitig die HF-Leistung erheblich steigern. Unsere aktiven Diplexer enthalten eine konfigurierbare Reihe von GaAs PAs und LNAs in einem E-Band-Diplexer, der die Leistung maximiert und gleichzeitig Größe und Gewicht reduziert. Aktive Diplexer können in Verbindung mit einer breiten Palette von handelsüblichen SMT-kompatiblen verpackten GaAs- oder SiGe-Aufwärts- und Abwärtswandlerlösungen verwendet werden, um die Leistung über die mit oberflächenmontierten Produkten erreichbare Leistung hinaus zu steigern. Dadurch können unsere Kunden konfigurierbare E-Band-Verbindungen mit "Standardleistung" und "hoher Leistung" einsetzen, ohne die Funkmechanik zu verändern. Aktive Diplexer enthalten einen Tx-HF-Leistungsdetektor, der die Kalibrierung der Tx-Leistung und ALC erleichtert. Wo spezifiziert, können die Module vollständig kalibriert geliefert werden, wobei die Informationen zum Tx-Detektor im Verhältnis zur Frequenz/Leistung und zur Rx-Verstärkung in einem integrierten I2C-EEPROM gespeichert werden. Ein integrierter Temperatursensor liefert dem Anwender genaue Temperaturdaten des Verstärkers. Die Positionen und Richtungen der WR12-Anschlüsse können auf Anfrage konfiguriert werden. Dank der Konfigurierbarkeit von Hades können wir eine Reihe von GaAs- und/oder InP-Verstärkern sowohl in die Sende- als auch in die Empfangskette integrieren. Außerdem besteht die Möglichkeit, 2 GaAs-PAs zu kombinieren, um marktführende lineare Sendeleistungen zu erzielen, die eine unvergleichliche Leistung für die terrestrische und nicht-terrestrische E-Band-Kommunikation über große Entfernungen bieten. 71-76GHz und 81-86Gz Hochleistungsverstärker Eine Reihe konfigurierbarer Optionen zur Integration von Hochleistungsverstärkern (PAs) und rauscharmen Verstärkern (LNAs), wodurch Größe und Gewicht im Vergleich zu diskreten Komponenten reduziert werden.
