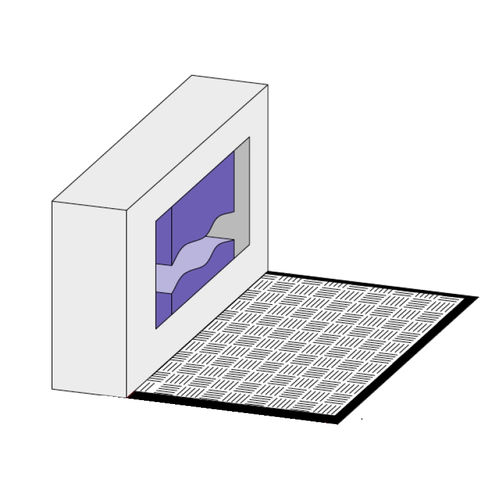

Sicherheitsschaltmatte STM series

KeilrippenEPDMAluminium

Die Sicherheitskontaktmatte STM hat zwei doppeladrige Anschluss- leitungen und bietet die Möglichkeit einer Reihenschaltung mehrerer Matten bis zu einer maximalen Gesamtfläche von 10 m². Ein Leitungsende wird mit der Auswertelektronik verbunden und das andere Ende mit dem Abschlusswiderstand bestückt (werkseitig vorbereitet). Die Elektronik überwacht nun die gesamte Leitungsstrecke, inklusive Matte, bis zum Abschlusswiderstand. Bei äußerer Krafteinwirkung berühren sich die Kontaktflächen in der Matte und überbrücken den Widerstand. Dies bewirkt sofort ein Signal in der Elektronik, das als potentialfreier Relaiskontakt ausgegeben wird. Gleichzeitig wird die gesamte Schaltanordnung auf Drahtbruch oder Manipulation überwacht. Kontaktmatten werden zur Absicherung von Gefahrenbereichen an Maschinen und Anlagen eingesetzt, um unkontrollierten Zutritt auszuschliessen. Die Kontaktmatte kann hierbei der abzusichernden Fläche individuell angepasst werden. Durch das hier angewandte Ruhestromprinzip ist eine ständige Funktionsüberwachung der Kontaktmatte gewährleistet. Kontaktmatten werden beispielsweise eingesetzt an Maschinen, Anlagen und Robotersystemen, bei denen der gefährliche Bereich frei zugänglich ist Anlagen, wo die Anwesenheit einer Person an einer bestimmten Position nötig ist Aufzügen, um unzulässiges Betreten der Aufzugskabine zu verhindern Eingangstüranlagen Wenn der Untergrund einigermaßen eben, sauber und frei von Fremd- teilen ist, ist die Montage sehr einfach und kostengünstig. Es ist lediglich sicherzustellen, dass die Anschlussleitungen der Schaltmatte für die gegenseitige Verbindung geeignet verlegt werden.
