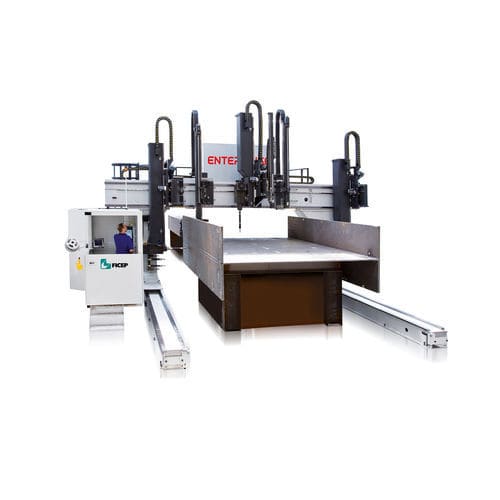

CNC-Bohranlage ENTERPRISE series

Portaltypfür Profilstahlfür Träger

Enterprise ist eine automatische CNC-Mehrspindel-Portalbohranlage mit innovativem Lasertastverfahren für die produktive Bearbeitung von geschweißten Brückenträgern und Schweißkonstruktionen. Das Portal kann entweder lange Strukturen oder mehrere kurze Teile mit Be- und Entladung in verdeckter Zeit aufnehmen. Durch dieses großzügige Verarbeitungsfenster mit Laserscanverfahren kann erreicht werden, dass das Ablegen und manuelle Bohren bei der Herstellung von oftmals gewölbten oder gekrümmten Brückenträgern wegfällt. Die außergewöhnliche Größe eignet sich auch für die Bearbeitung von Kastenträgern, Fachwerken und großen Schweißkonstruktionen. DREIFACHLASER-MESSSYSTEM Eine automatische CNC-gesteuerte Vorrichtung mit Dreifachlaser wird verwendet, das zur Feststellung der tatsächliche Position der Struktur verwendet wird, um beispielsweise Löcher im Verhältnis zur tatsächlichen Position des zu bearbeitenden Teils zu positionieren. DREI UNABHÄNGIGE 31 KW-SPINDELN Drei direkt angetriebene unabhängige Bohrspindeln liefern die volle Leistung des Motors an das Werkzeug. Diese drei Hightech-Spindeln können gleichzeitig an beiden Flanschen und am Steg arbeiten, auch wenn die Bearbeitungen auf jeder Seite versetzt sind. HILFSACHSE DER SPINDEL Jede Spindel ist mit einer zusätzlichen Hilfsachse ausgestattet, die einen zusätzlichen Hub erzeugt, um zahllose Verarbeitungen durchführen zu können, ohne das Material aus seiner eingespannten Position zu lösen. Dies führt zu mehr Flexibilität und beispielloser Produktivität. GEHRUNGSKOPF FÜR KANTENBEARBEITUNG Durch das technologisch fortschrittliche Konzept kann die vertikale Spindel drehen, um Profilenden mühelos zu fräsen.
