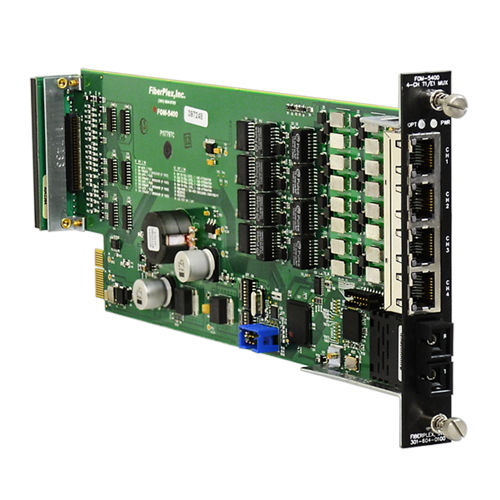

Karten-Multiplexer FOM-5400

MehrkanalLWLoptisch

Der FOM-5400 ist ein 4-Kanal-Multiplexer, der die Umwandlung von elektrischem in optisches Licht für die T/E-Trägerkommunikation ermöglicht. Er verfügt über vier RJ-48C- und einen LWL-Transceiver. Die Karte ist so konzipiert, dass sie alle AMI-Signale (Alternate Mark Inversion) durchlässt, unabhängig von der spezifischen Leitungskodierung, so dass sie für alle Handshaking-Protokolle oder -Standards transparent ist. Jeder Kanal ist unabhängig voneinander und kann auch mit unterschiedlichen Datenraten betrieben werden. Die Karte verfügt über eine Auto-Detect-Funktion auf dem RJ-48C, die beim Einstecken eines Cat5-Kabels die korrekte Pinbelegung für die Sende- und Empfangspaare ermittelt. Dadurch kann der Benutzer entweder ein gerades oder ein gekreuztes Kabel verwenden, was für Benutzer, die die Kabeltypen nicht kennen, äußerst nützlich sein kann und außerdem Zeit bei der Netzwerkkonfiguration spart. Darüber hinaus bietet das FOM-5400 wesentlich größere Übertragungsdistanzen als herkömmliche Cat5-Verkabelungen. Die Entfernungsbeschränkungen für T1 und E1 gemäß ANSI T1.403 betragen 1890 m (6200ft) für T1 und 1460 m (4800ft) für E1. Mit Singlemode-Optik auf der Karte können die Entfernungen jedoch auf bis zu 80 km verlängert werden. Eine typische Verbindung besteht aus zwei FOM-5400, einem an jedem Ende des Netzwerks mit einem Glasfaserkabel zwischen ihnen.
