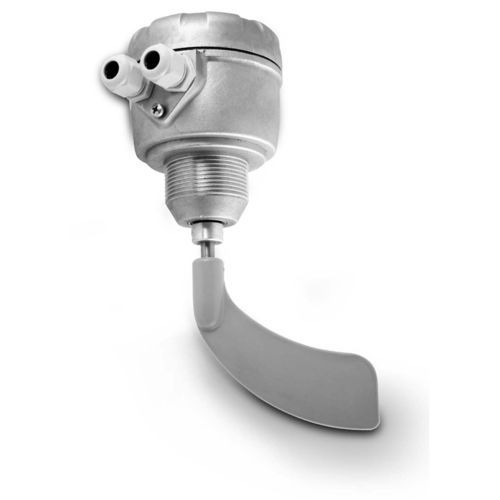

Drehflügel-Niveauschalter SL series

für SchüttgutATEXAluminium

Der Füllstandsmelder SL wird für den Minimum- bzw. Maximumfüllstand zur Niveaukontrolle bei Trichtern und Silos verwendet. Ideal für pulver – oder körnerförmiges Medium. Die Funktionsweise ist sehr einfach: ein Synchronmotor dreht sich kontinuierlich langsam und bewegt ein Flügelrad. Sobald der Füllstand die Höhe des drehenden Flügelrades erreicht, wird durch das erhöhte Drehmoment ein Schaltkontakt ausgelöst. Ein weiterer Schaltkontakt unterbricht die Versorgungspannung des Motors. Dadurch wird ein weiterer Kontakt freigegeben zur Schaltung eines optischen oder akustischen Signals zur Aktivierung von weiteren Steuersignalen, z.B. für Förderpumpen- schnecken, Personal usw. Die Füllstandsmelder werden in die Behälterwand eingebaut. Der Füllstandsmelder, der für den MIN-Bereich eingesetzt wird, ist zusätzlich mit einer Schutzplatte zu versehen, damit nicht die komplette Last von Füllstoffen auf das Flügelrad drückt. Durch zu große Krafteinwirkung könnte das Flügelrad blockieren, was unbedingt zu vermeiden ist. Versionen: • SL- insgesamt für der Füllstandskontrolle von staubigen oder körnigen Material; • SL-ATEX für der Füllstandskontrolle von staubigen oder körnigen Material im Innern von Tank. Innerhalb des Tanks (Arbeitzone 20), oder auch in der Aussenumgebung (Umgebungzone 21), wo sich möglicherweise eine explosive Atmosphäre entwickeln kann wie eine Volke oder Staub aussieht. ➤ SL - SL-ATEX 24VCC/S mit inverter, verwendet einen Wechselstrom-Synchronmotor (brushless) gesteuert von elektronischen Board, im Gehäuse integriert, das die Spannung von Dauer- in Wechselstrom umwandelt. Verwendung von Brushless-Motor löst das typische Problem der DC-Motoren
