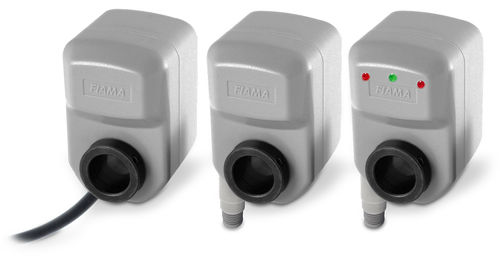

Drehpositionssensor PR20 series

kontaktlosmit PotentiometerEtherCAT

PR20 sind potentiometrische Getriebe die eine Drehbewegung in eine widerstandsfähige Variation umwandeln: sie bestehen aus einem Präzision Drehpotentiometer, der durch ein Antriebssystem, die Bewegung von einer Anriebwelle erhalt. Haupteigenschaften: • Durchgehende Hohlwelle Bohrung Ø20 mm. • Selbstlöschendes, stossfestes Gehäuse, widerstandsfähig gegen Lösungsmittel, Benzin, Öl, Fett. • Präzisions-Drehpotentiometer, das über ein Übertragungssystem mit der Antriebswelle verbunden ist. • Lieferbar mit Potentiometer mit 1, 3, 5, oder 10 Umdrehungen mit Antriebsübersetzungen zwischen die Antriebswelle und den Potentiometer. • Potentiometer ist durch eine Ruutschkupplung gegen Überlastungen geschützt. • Für die Anwendung ist die Umdrehungszahl der Antriebswelle erforderlich, um den Gesamtweg der Maschine zu erfassen (siehe Steigungstabelle). Lieferbare Ausführungen: • Kabelausgang. • Steckerausgang. • integrierte analoge Schnittstelle, 24V DC Spannung, 4-20mA Ausgang. • integrierte analoge Schnittstelle, 24V Spannung, 0-10V Ausgang. • RS485 Modbus RTU Schnittstelle für Positions- und Diagnosedaten zur SPS. Anpassbare Status-LEDs (rot/grün). Protokolle: Profinet, EthernetIP, Powerlink, EtherCAT (via Gateway PR20). Anwendungen: • Die Kombination mit einem Display (V4P, P3X) erhalten Sie ein günstiges, einfaches und leistungsfähiges System für die Messung der Umstellung an Werkzeug-, Automatik-, Holz-, Stein-, Glas-Bearbeitungsmaschinen usw., mit Präzision bis ±0,1mm.
