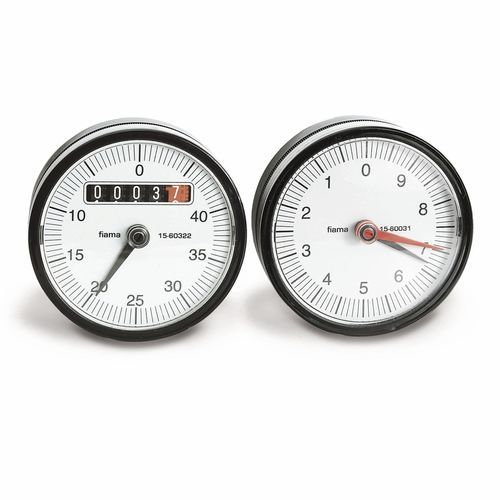

Positionsanzeiger I90

analogEinbaumit Handrad

Die Stellungsanzeiger I90 – IN90 - I90F – IN90Fzum Einbau in Handräder zur Erfassung von Weg und Winkel werden mit einer analogen; bzw einer digital-analogen Skala ausgeführt. Der lange Zeiger dreht 1:1 mit dem Handrad, der kurze Zeiger entsprechend übersetzt in Abhängigkeit der Anzahl der erforderlichen Spindelumdrehungen nach Tabelle. Das Zählwerk zeigt den absoluten Messweg in 1mm oder 0,1mm Schritten an. • Technopolymergehäuse. Sichtscheibe aus schlagfestem Polykarbonat. Schutzart IP64. Temperatur 80°C max. • Stellungsanzeiger I90 und I90N sind für waagerechte Wellen bis 30° Schräglage geeignet, passend zu den Handradtypen P100L, P125P, P150P, P175P, P200P (➜ sehe Abschnitt "P-P P-F" im Dropdown-Menü links). • Stellungsanzeige I90F und IN90F mit Festhaltsystem, sind für Wellen in beliebiger Einbaulage geeignet, passend zu den Handradtypen P100FL, P125FP, P150FP, P175FP, P200FP (➜ sehe Abschnitt "P-P P-F" im Dropdown-Menü links). • Einfachste Montage durch Schnapptechnik “Der Kick mit Clip”. • Mit frontseitiger Masskorrekturschraube.
