Positionsanzeiger I80

analogEinbaumit Handrad

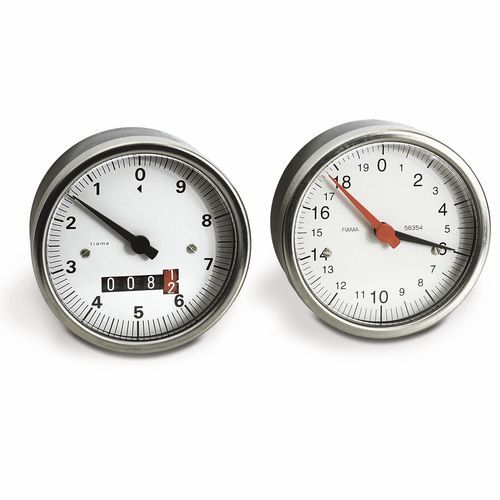

Die Stellungsanzeiger I80 – IN80 zum Einbau in Handräder zur Erfassung von Weg und Winkel werden mit einer analogen; bzw einer digital-analoge Skala ausgeführt. • Metall- oder Technopolymergehäuse. Sichtscheibe aus schlagfestem Polykarbonat. Schutzart IP64. Temperatur 80°C max. • I80 mit analog Anzeige: die Abmessung auf dem Zifferblatt erfolgt durch die zwei Zeigern. Das rote Zeiger macht bei jeder Umdrehung der Antriebswelle eine vollständige Umdrehung und gleichzeitig macht das schwarze Zeiger einen Bruchteil. Die Anzahl, der das schwarze Zeiger benötigt um eine vollständige Umdrehung durchzuführen, ist die Übersetzung der Anzeige. • I80 mit digital-analog Anzeige: die Ablesung erfolgt auf einem 4-stelligen Zähler (rote Ziffer zur Anzeige der Zehntel) und auf Ziffernskala. Der Zeiger macht bei jeder Umdrehung der Antriebswelle eine vollständige Umdrehung und zeigt die Dezimalwerte. • I80 und IN80 sind für waagerechte Wellen bis 30° Schräglage geeignet, passend Lieferbar zu den Handradtypen P90, P125, P140, P160, P180 (➜ sehe Abschnit "P70-P90 / P100P125" e "P-" im Dropdown-Menü links). • Auf Anfrage: ölgefüllt (Vibrationsfest). • Auf Anfrage kundenspezifische Ziffernblattskalen, auch für kleine Stückzahlen.
