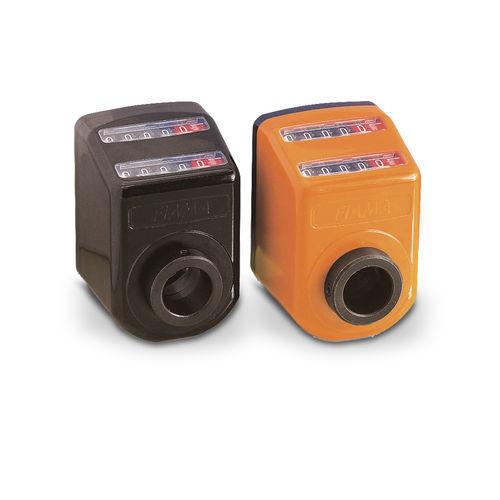

Positionsanzeiger OP12

6-stelligHohlwelle

Es handelt sich hier um einen Digitalanzeiger mit 2 Zähler und 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung. • Stossfestes und selbstlöschendes Gehäuse aus Technopolymer. Schutzart IP64. Max. Temperatur 80°C. • Schräge Ansicht 18°. Zwei Zähler mit 5 Ziffern (Standard rote Ziffer für Zehntel; auf Anfrage 2 rote Ziffer für Hundertstel oder 5 schwarze Ziffer). Ablesung bis 99999. Ziffernhöhe 5,5 mm. • Standard Bohrung 25H7, andere kleinere Bohrungen mit Reduziersbüchse. Gewindestift: Achsenabstand 40 mm (Standard) oder 30 mm (I30 angeben). • Version mit Zähler: aufwärts-aufwärts (DXDX), abwärts-abwärts (SXSX), aufwärts-abwärts (DX: betrifft den oberen Zähler 1), abwärts-aufwärts (SX: betrifft den oberen Zähler 1). • OP12: zwei Zähler; OP12AZZ: Doppelzähler mit Positionier- oder Masskorrekturknopf; OP12R mit den Umstellhebel der zwei Zähler zur Messung. Anwendung: Radius (Steigung) oder Durchmesser (doppelte Steigung) Korrektur-Anzeige. Typ OP12R Übersetzung bis 1 Umd.=60. • Farben: Orange RAL 2004, Schwarz RAL 9005.
