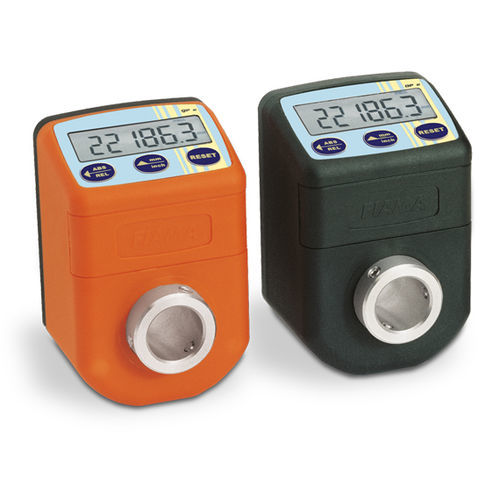

Positionsanzeiger EP2 series

digitalHohlwelle

Die Elektronische Positionsanzeige EP- Positionsgeber und Anzeigedisplay integriert in einem Gehäuse, ist eine praktische Einrichthilfe zur Messung und Einstellung von Weg- und Winkelverstellungen im Maschinenbau. Hauptmerkmale: • Die kompakte Bauform und einfache Montage direkt auf die Verstellwelle ermöglicht zahlreiche Anwendungsmöglichkeiten. • Das Display hat 6 Ziffern mit Vorzeichen und Ablesebereich von -999999 bis 999999. • 10mm Ziffernhöhe bieten eine sehr gute Ablesbarkeit, auch bei größeren Entfernungen. • Die Elektronik ist in ein elegantes und stabiles Kunststoffgehäuse eingebaut. Die Antriebswelle in brüniertem Stahl ist kugelgelagert. Hauptfunktionen: ■ Über 3 Funktionstasten ist es möglich, ohne externe Hilfsmittel, sämtliche Geräteparameter einfach und verständlich zu programmieren: ■ Einstellung des Wertes für jede Umdrehung der Hohlwelle; Messrichtung, Anzahl der Dezimalstellen. ■ Einstellbare Parameter: Reset/Preset; Ist- und Sollwert; Inch/mm Anzeige; Winkelanzeige. ■ Alle aktivierten Funktionen sind auf dem Display mit Symbolen angezeigt. Lieferbares Zubehör (sehe Menü rechts ): − Flanschklemmwelle FL-B; − Drehknopf PM; − Reduzierungsbüchsen BF; − Kurbel V.M; − Handrad V.R.
