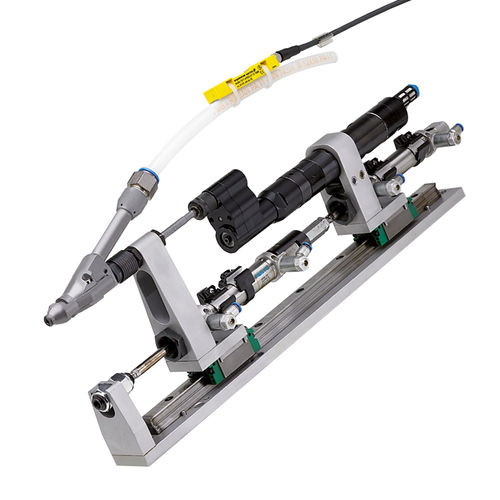

Vorschubschlitten zum Schrauben DW series

Vorschubschlitten zum Schrauben
Vorschubschlitten zum Schrauben
Vorschubschlitten zum Schrauben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
zum Schrauben

Beschreibung

SCHLITTEN MIT DOPPELBEWEGUNG MIT SICHTBARER SCHRAUBE Sorgt für die Funktion „Schraube im Blickfeld“: Die Schraube wird fest im Haltekopf gehalten und die Schraubeneingriffsbewegung wird durch einen zusätzlichen Zylinder erreicht, der, sobald die Schraube im Haltekopf angekommen ist, den Eintritt in den Abdruck ermöglicht desgleichen, bevor die Phasen der möglichen Annäherung und des anschließenden Festziehens durchgeführt werden. Hergestellt aus einer Aluminiumlegierung, leicht und kompakt (nur 40 mm breit), kann es an Manipulatoren, elektrischen Achsen, Robotern verwendet werden und unterstützt wichtige Axialschübe. Neben dem Motorhub zum Durchführen der Verschraubung hat es eine weitere Annäherungsbewegung des Kopfes an das Bauteil. Ausgestattet mit aufgleitenden Kugelumlaufkissen, pneumatischen Stoßdämpfern, Druckregler zur Regulierung der Schubkraft auf die Schraube während der Anzugsphase, Positionskontrollsensoren für Endschalter, Luftstromregler, pneumatische Armaturen und Haltebügel. Geeignet für Motoren mit max. ø 42,5 mm Schienengröße: 15 mm oder 20 mm. Auf Anfrage Schlitten mit Versatzvorrichtung für sehr kleine Achsabstände.

VIDEO

Weitere Produkte von FIAM

Pneumatische und elektrische Lösungen zum automasierung der verchraubung
