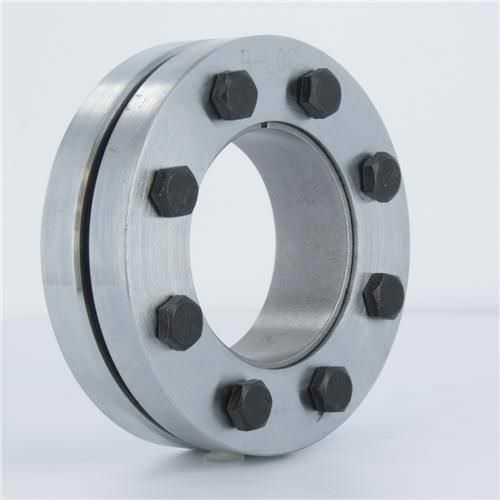

Starre Kupplung B-LOC SD 55-10

SchrumpfscheibenZahnradWelle

Die B-LOC SD10 Serie 55-10 Schrumpfscheibe ist eine externe Verriegelungsvorrichtung, die eine hohe Kapazität, spielfreie Welle zu Nabe auf Wellen mit einem Durchmesser von 1 1/2" bis 1.773" durch eine mechanische Presspassung bietet und ein Drehmoment zwischen 1014 ft lbs und 1707 ft lbs überträgt, abhängig von der spezifischen Wellengröße. Am besten geeignet für: Anwendungen, bei denen eine Hohlwelle über eine Vollwelle verbunden werden muss. Wird häufig bei Getrieben mit Hohlwellenabtrieb oder Flanschkupplungen verwendet. B-LOC Schrumpfscheiben der Serie SD10 55-10 sind externe Verriegelungsvorrichtungen, die eine spielfreie, reibschlüssige Verbindung bieten, die niemals verschleißt oder ausschlägt und hohe Drehmomente, Schub-, Biege- und/oder Radiallasten aufnehmen kann. Die Schrumpfscheiben der Serie SD10 sind außerdem extrem konzentrisch und sorgen für eine ausgewogene mechanische Presspassung. Bei der Installation dieses Produkts gibt es keine axiale Bewegung. - Extrem konzentrische und gut ausbalancierte mechanische Presspassung - Keine axiale Bewegung während des Einbaus Merkmale von Fenner Drives Keyless Bushings: - Fähigkeit, hohe Drehmomente zu übertragen - Echte Spielfreiheit - Geringere Ausfallzeiten der Anlage - Kann über vorhandene Passfedernuten montiert werden - Vollständige axiale und radiale Einstellbarkeit - Einfache Installation, Einstellung und Demontage Alle schlüssellosen Verriegelungen von Fenner Drives funktionieren nach dem einfachen Keilprinzip. Es wird eine axiale Kraft aufgebracht - entweder durch eine Sechskantmutter (Trantorque) oder eine Reihe von Ringschrauben (B-LOC) -, um kreisförmige Stahlringe mit passenden Kegeln in Eingriff zu bringen. Die daraus resultierende Keilwirkung erzeugt eine Radialkraft auf die konischen Ringe, von denen sich einer zusammenzieht und die Welle zusammendrückt, während sich der andere ausdehnt und in die Bauteilbohrung drückt.
