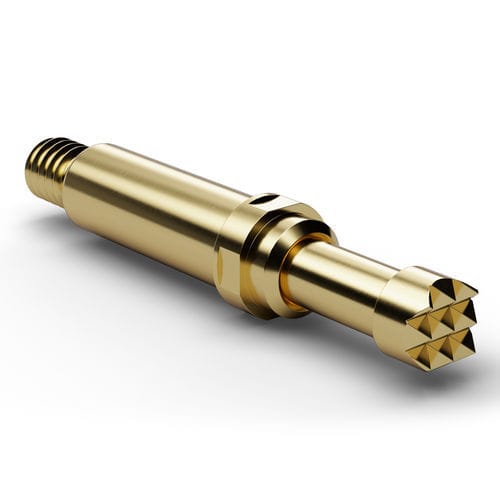

Typ/Familie - F723
Raster (mm / mil) - 4,00 / 157
Temperatur - -45°C...+200°C
Dimensionen -
Gesamtlänge (mm) - 17.1
Herausraghöhe (mm) - 7.1
Durchmesser Kopfform (mm) - 2.3
Durchmesser Mantel (mm) - 2.65
Durchmesser Kragen (mm) - 3.2
Durchmesser Pressring (mm) - 3.2
Materialien und Oberflächen -
Kopfform - 06
Werkstoff Kopfform - Kupfer-Beryllium
Beschichtung Kopfform - Gold
Werkstoff Kolben - Kupfer-Beryllium
Beschichtung Kolben - Gold
Werkstoff Mantel - Messing
Beschichtung Mantel - Gold
Werkstoff Feder - Edelstahl
Beschichtung Feder - Unbeschichtet
Mechanische Spezifikationen -
Vorspannung (cN) - 70
Federkraft (cN) - 150
Federweg empf. (mm) - 2.8
Federweg max. (mm) - 3.5
Treffergenauigkeit +/- (mm) - 0.1
Gewinde - M2
Schlüsselweite (mm) - 3,0
