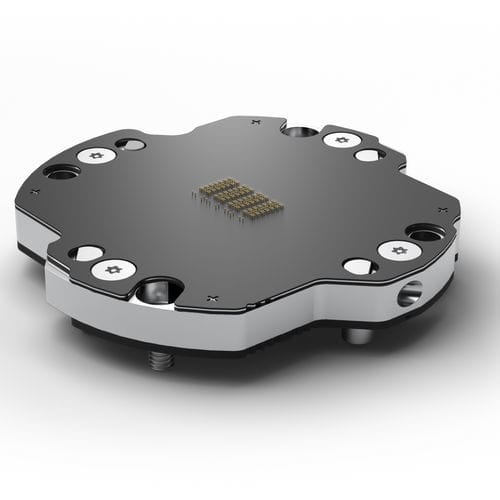

Die Prüfung von WLCSP-, SiP- oder Flipchip-Wafern erfordert Kontaktelemente, die hohen Strömen standhalten und gleichzeitig eine hohe Signalintegrität gewährleisten. Die FEINMETALL FeinProbe® meistert diese Anwendungen hervorragend.
Min. Pitch des Prüflings - 150 µm
Min. Durchmesser des Kontaktelementes - 120 µm
Max. Kontaktfläche - 80 mm x 80 mm
Temperatur - -40°C...+150°C
Stromtragfähigkeit bei Raumtemperatur - 2100 mA
Kontaktkraft bei empfohlener Zustellung - 10 cN -18 cN
Bandbreite analog bei -1dB-Grenze - 100 GHz
Kontaktierungsmaterialien -
Kontaktierungsmaterial 1 - Gold
Kontaktierungsmaterial 2 - Lötkugel
Kontaktierungsmaterial 3 - Kupfer
