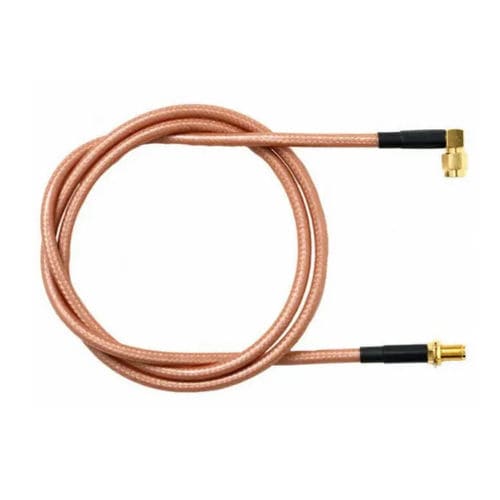

Koaxialkabelkonfektionierung RG142

Einzelader

Aufbau: Innenleiter Silberbeschichteter kupferplattierter Stahl (SCCS) Φ0.94 mm Dielektrikum Massiv PTFE Φ2.95 ± 0.05mm Außenleiter (Schirm 1) Silberbeschichtetes Kupfer 112 x 0.13 mm Schirmabdeckung 96% Außenleiter (Schirm 2) Silberbeschichtetes Kupfer 112 x 0.13 mm Schirmabdeckung 96% Außenmantel FEP Φ4.95 mm Elektrische und mechanische Eigenschaften Impedanz 50±3 Ohm Nennkapazität 95,4 pF/m Ausbreitungsgeschwindigkeit 70% Isolationswiderstand >2000 Mohm.Km Innenleiterwiderstand 63,3 Ohm/Km Außenleiterwiderstand 7,5 Ohm/Km Test/Betriebsspannung(max) 5,0 KV/1,9 KV Betriebstemperaturbereich -55... Innenleiter - Silberbeschichteter kupferplattierter Stahl (SCCS) - Φ0,94 mm Dielektrikum - Festes PTFE - Φ2,95 ± 0,05 mm Außenleiter (Schirm 1) - Versilbertes Kupfer - 112 x 0,13 mm Abschirmung - - 96% Außenleiter (Schirm 2) - versilbertes Kupfer - 112 x 0,13 mm Abschirmung - - 96% Äußere Ummantelung - FEP - Φ4,95 mm Elektrische und mechanische Eigenschaften Impedanz - 50±3 Ohm Nennkapazität - 95,4 pF/m Ausbreitungsgeschwindigkeit - 70% Isolationswiderstand - >2000 Mohm.Km Innenleiterwiderstand - 63,3 Ohm/Km Außenleiterwiderstand - 7.5 Ohm/Km Prüf-/Betriebsspannung (max) - 5,0 KV/1,9 KV Betriebstemperaturbereich - -55 °C - +200 °C Kupfer Gewicht - 47.0 Kg/Km Kabelgewicht (ca.) - 80,0 kg/Km effektivität - 100-900 MHz
