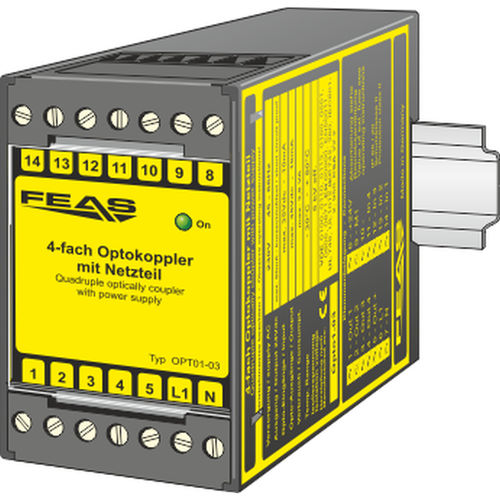

DIN-Schienen-Optokoppler Opto1-03

kurzschlussfestmit integrierter Stromversorgung

Der Optokoppler Opto1-03 wird zum wirkungsvollen Schutz vor Überspannungen und Überschlägen von Signalleitungen in z.B. SPS-Steueranlagen eingesetzt. Dieses wird durch die galvanische Trennung der Signale an den integrierten Optokopplern erreicht. Durch das integrierte Netzteil und interne Verschaltung ist der Optokoppler sehr kompakt gebaut und verringert den Verdrahtungsaufwand. Diese unzulässigen Überspannungen können durch Verdrahtungsfehler entstehen. Auch unsachgemäße Messungen im nicht spannungsfreien Zustand der Steuerungsanlage kann zu Überspannungen an den Eingangsklemmen der SPS führen. Eine gemeinsame Kabelführung von Hochspannungsleitungen und Steuerleitungen der SPS kann bei defekter Isolierung ebenso zu Überschlägen führen, die die Eingangsbeschaltung der SPS zerstören. Bedingt durch das interne Netzteil ist dieser 4-fach Optokoppler sehr klein in den Gehäuseabmessungen gegenüber 4 einzelnen Optokopplern mit externen Netzteilen. Auch der Verdrahtungsaufwand ist geringer, da intern bereits alle nötigen Verbindungen, wie das Durchschleifen der Versorgung, realisiert sind. Kurzschlussfest Integriertes Netzteil (24VDC, max. 80 mAmp.) LED-Betriebsanzeige Tropentauglich durch Gießharzvollverguss Versorgungsspannung (VAC): - 230 VAC Ausgangsspannung (VDC): - 24 VDC Ausgangsstrom: - max. 80 mAmp. Opto-Eingänge: - max. 35,0 VDC, 10 mAmp. Kanalzahl: - 4 Opto-Ausgänge: - max. 35,0 VDC, 10 mAmp. Arbeitstemperatur: - -30°C / +80°C Abmessungen (BxHxT): - 45,0 x 75,0 x 110,0 mm Gewicht: - 0,50 kg Montage: - Hutschiene (DIN 46277)
