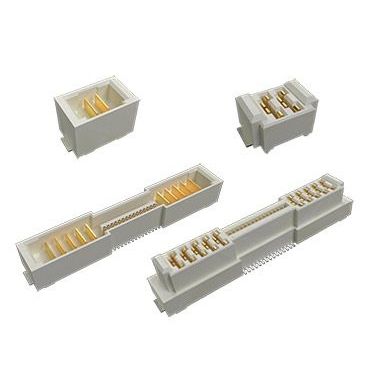

Hybrid-Steckverbinder COMBOSTAK®

Karte-an-KartePCBLeistung

HYBRID- UND MITTELSPANNUNGSLÖSUNG ComboStak® und PowerStak® sind kompakte, hybride (Signal und Leistung) und leistungsfähige Board-to-Board-Steckverbinder. ComboStak® kombiniert vorhandene BergStak®-Signalstifte im 0,8-mm-Raster mit Stromversorgungslamellen im 2,00-mm-Raster. PowerStak® ist die reine Stromversorgungsversion. Sowohl ComboStak® als auch PowerStak® bieten eine hohe Signal- und Stromdichte mit einem breiten Spektrum an Stapelhöhen. Hohe Strombelastbarkeit bei miniaturisierter Form Bis zu 20 A pro Power Blade 2 bis 10 Power Blades auf 2,0mm Raster 6 bis 140 Signalstifte im 0,8-mm-Raster Zuverlässiges 4-Kontaktpunkt-Leistungskontaktdesign Signalgeschwindigkeit bis zu 12Gb/s Stapelhöhen von 5 mm bis 20 mm (in Schritten von 1,0 mm) Selbstausrichtung für blindes Stecken Erfüllt USCAR-2 V2 Schock und Vibration 2.00mm Raster für Stromversorgungssystem Stromverteilung und Signalsteuerung in einem Steckverbinder Unterstützt Stapelhöhen von 5mm bis 20mm, Leistungspositionen von 2 bis 10pos und Signalpositionen von 6 bis 140pos Schaufelsicheres Gehäuse mit ±0,9mm Versatztoleranz Gehäuse mit Metallniederhalter Hervorragendes 4-Punkt-Kontaktdesign Optionale Fixierzapfen Hochtemperatur-LCP-Material Bleifrei, RoHS- und Halogen-konform Hohe Strombelastbarkeit mit miniaturisierter Form zur Platz- und Kosteneinsparung Signalstift entspricht weiterhin dem BergStak® 0.80mm Unterstützt eine breite Palette von Anwendungen Unterstützt sichere Blind- und automatische Bestückung mit kosteneffektiven Garantiert hohe PCB-Haltekraft Bietet gute Kontaktleistung und geringe Steckkraft Ermöglicht eine einfache manuelle Montage Unterstützt Betriebstemperaturen bis 125°C Erfüllt Umwelt-, Gesundheits- und Sicherheitsanforderungen
