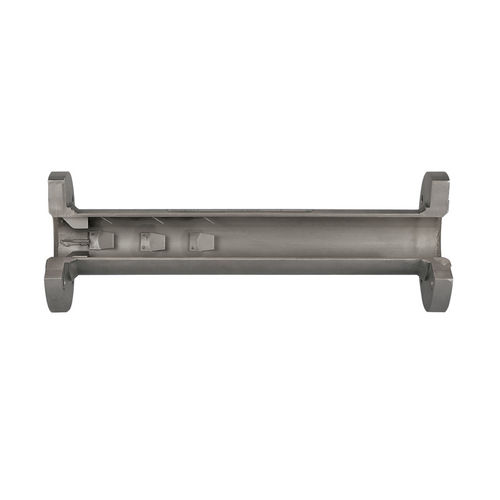

Strömungsgleichrichter für Durchflussmessungen VORTAB® VMR

Der VORTAB® VMR Meter Run Durchflussregler bietet eine Lösung mit geringem Druckverlust für Unregelmäßigkeiten im Durchflussprofil, die durch Krümmer, Ventile, Gebläse, Kompressoren und andere Unterbrechungen verursacht werden, die häufig in Rohrleitungen und Kanälen auftreten. Für Anwendungen, die kürzere Längen als die VMR-Längen erfordern, ist die VSR-Meter-Run-Konfiguration erhältlich. Anwendungen Rohrleitungen mit unzureichenden geraden Verläufen Temperatur- und Druckschichtung Prozesskonditionierung für Regelventile, Gebläse, Kompressoren, Brenner und andere kritische Prozessanlagen Strömungskonditionierung für Kalibrier- und Prüfstände Prozesse, die wiederholbare, symmetrische und drallfreie Strömungsprofile erfordern Spezifikationen Prozessmedien: Gase, Flüssigkeiten und Schlämme Werkstoffe: edelstahl 316L Kohlenstoffstahl Hastelloy C Andere Konstruktionswerkstoffe verfügbar Größe der Rohre: 2 Zoll [51 mm] 3 Zoll [76 mm] 4 Zoll [102 mm] 6 Zoll [152 mm] 8 Zoll [203 mm] 10 Zoll [254 mm] 12 Zoll [305 mm] Andere Rohrgrößen verfügbar Rohrformate: Schedule 40 Schedule 80 Andere Rohrschemata verfügbar Rohrverbindung: Schweißnahtvorbereitung Flansch, bis zu 600 lb Nennleistung NPT-Außengewinde, bis zu 4 Zoll Rohrgröße Durchflussaufbereiter Länge: Für 2 Zoll: 8 Rohrdurchmesser Für 3 Zoll und größer: 7 Rohrdurchmesser Durchflussmesser-Prozessanschluss: 0.75 Zoll, 1 Zoll oder 1,25 Zoll NPT-Innengewinde 1.25 Zoll NPT-Außengewinde ANSI 150 lb., 300 lb. oder 600 lb. erhöhter Flansch
