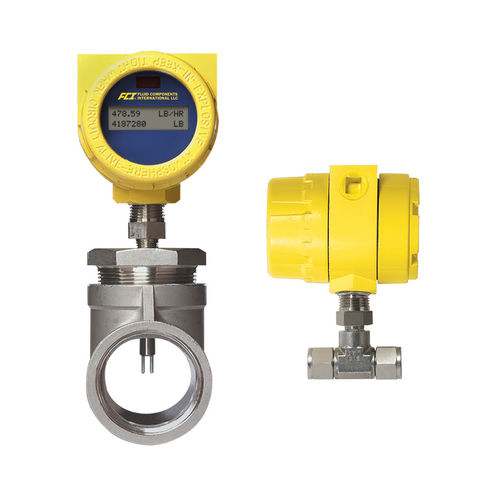

Massendurchflussmesser ST75 series

für Kraftstofffür Gasfür Luft

Die thermischen Durchflussmesser der Serie ST75 sind eine kompakte, kostengünstige Lösung für die genaue, wiederholbare direkte Massendurchflussmessung von Luft und Gasen. Diese Inline-Durchflussmesser (Spool-Piece) haben keine beweglichen Teile und sind für Rohrdurchmesser von 1/4 Zoll bis 2 Zoll [6 mm bis 51 mm] erhältlich. Zu den Prozessanschlussoptionen gehören NPT-Außengewinde, NPT-Innengewinde und Flansche. Die Elektronik der Serie ST75 ist in einem robusten Gehäuse mit Schutzart IP67 untergebracht und verfügt über zwei Leitungsanschlüsse mit NPT- oder M20-Gewinde. Das Gerät verfügt standardmäßig über zwei 4-20-mA-Ausgänge und einen 500-Hz-Impulsausgang. Die Modelle ST75A und ST75AV verfügen über HART oder Modbus sowie über NAMUR-konforme 4-20-mA-Ausgänge und eine SIL-Einstufung. Der Messumformer/die Elektronik des Durchflussmessers kann in das Durchflusselement (Sonde) integriert oder abgesetzt montiert werden, um die beste Lösung für Ihre Installation zu finden. Das komplette Gerät verfügt über weltweite Ex-Zulassungen für Division l/Zone 1-Installationen. Das Sensorelement des Durchflussmessers ST75 besteht aus einem Präzisions-Platin-Widerstandsthermometer (RTD) in einem Metallschutzrohr mit kleinem Durchmesser und "gleicher Masse", das eine hervorragende Genauigkeit, Wiederholbarkeit und ein schnelles Ansprechverhalten bietet. Die Modelle mit dem Suffix "V" (ST75V und ST75AV) sind mit Vortab®-Durchflusskonditionierern ausgestattet, die in das Kolbenstück integriert sind, um genaue und wiederholbare Durchflussmessungen bei begrenztem Geradeauslauf und/oder für den Betrieb in Übergangsbereichen zu ermöglichen. Anwendungen Brennstoff- und Luftzufuhrleitungen von Brennern und Kesseln Industrieöfen, Brennöfen und Ofenbrennstoff-/Luftregler Erdgas-Zwischenzähler Messung des Luftdurchsatzes in Kühlanlagen Dosierung und Steuerung der Gaseinspritzrate Steuerungen für Wärmebehandlungsgas, Industrieöfen, Öfen und Ofenbrennstoff/Luft-Steuerungen
