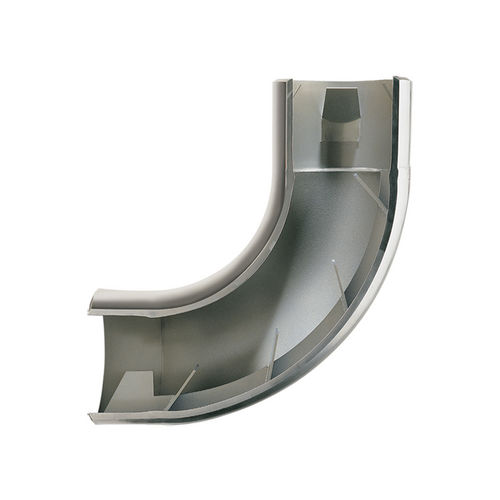

Strömungsgleichrichter für Durchflussmessungen VORTAB® VEL 90°

Der VORTAB VEL 90°-Krümmer bietet eine Lösung mit geringem Druckverlust für Unregelmäßigkeiten im Strömungsprofil, die durch Krümmer und andere Unterbrechungen verursacht werden, die in der Regel vor dem Krümmer in Rohrleitungen und Kanälen auftreten. Zwischen dem Vorel und dem Durchflussmesser sind nur 3 Rohrdurchmesser gerade Strecke erforderlich. Die VEL-Konfiguration bietet einen vollständigen, einfachen Austausch von Rohrbögen für neue und bestehende Rohrleitungssysteme. Anwendungen Erhöht den Wirkungsgrad und die Langlebigkeit der Pumpe Rohrleitungen mit unzureichendem geraden Verlauf oder stromaufwärts gelegenen Störungen Temperatur- und Druckschichtung Prozesskonditionierung für Gebläse, Kompressoren, Brenner und andere kritische Prozessanlagen Reduziert Pumpenlärm und Wartungskosten Strömungskonditionierung für Kalibrier- und Prüfstände Prozesse, die wiederholbare, symmetrische und drallfreie Strömungsprofile erfordern Spezifikationen Prozessmedien: Gase, Flüssigkeiten und Schlämme Werkstoffe: edelstahl 316L Kohlenstoffstahl Hastelloy C Andere Konstruktionswerkstoffe verfügbar Größe der Rohre: 2 Zoll [51 mm] 3 Zoll [76 mm] 4 Zoll [102 mm] 6 Zoll [152 mm] 8 Zoll [203 mm] 10 Zoll [254 mm] 12 Zoll [305 mm] Andere Rohrgrößen verfügbar Rohrformate: Schedule 40 Schedule 80 Andere Rohrschemata verfügbar Rohrverbindung: Schweißnahtvorbereitung Flansch, bis zu 600 lb Nennleistung NPT-Außengewinde, bis zu 4 Zoll Rohrgröße
