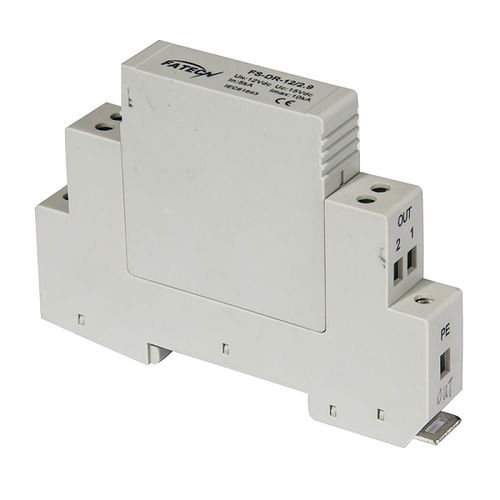

Überspannungsableiter Typ 3 FS-DR series

für DIN-SchieneNiederspannung

1. Beschreibung Fatech Electronic (CHINA) LTD DIN-Schienen-Steuersignal-Überspannungsschutz, angewendet auf Steuersignal Doppelleiterschaltung in LPZ0 bis LPZ3, z.B. 4~20mA-Schaltung, RS485-Schaltung, RS422-Schaltung, Gasdetektor, Parkleitsystem, CCTV-Fernüberwachung, Fernsteuerschaltungen. 2. Merkmale 1) Din Rail Datenüberspannungsableiter werden zur Steuerung der Doppelleiterschaltung in LPZ0 bis LPZ3 verwendet, z.B. 4~20mA-Schaltung, RS485-Schaltung, RS422-Schaltung, Gasdetektor, Parkleitsystem, CCTV-Fernüberwachung, Fernsteuerschaltungen 2) Gemeinsamer und unterschiedlicher Überspannungsschutzmodus, ausgezeichnete Leistung. 3) Das steckbare Modul ermöglicht einen schnellen Austausch im Fehlerfall. 4) Die Erdung erfolgt über einen Erdungsclip an der Hutschiene und / oder Erdungsklemme. 5) Keine Begrenzung des Betriebsstroms durch Parallelschaltung. 6) Montage auf 35mm Schiene, geringer Platzbedarf. 3. Elektrische Parameter 1) Max. Dauerbetriebsspannung Uc: 6V, 14,5V, 17,8V, 26,8V, 34,8V, 55,1V, 70,1V 2) I/O-Anschlüsse: Mehradriger Draht: 0.5~2.5mm2 3) Schutzart: IP20 4) Nennableitstrom (8/20μs): 5KA 5) Art des Netzwerks: Signalübertragungssystem 6) Nennspannung 50(60)Hz Un: 5V, 12V, 15V, 24V, 30V, 48V, 60V, 60V 7) Nennstrom IL: 0,5A 8) Gehäusematerial: UL94V0 9) Montage: 35mm Symmetrische Schiene (EN50022/DIN46277-3) 10) Ansprechzeit tA: <=10ns 11) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m
