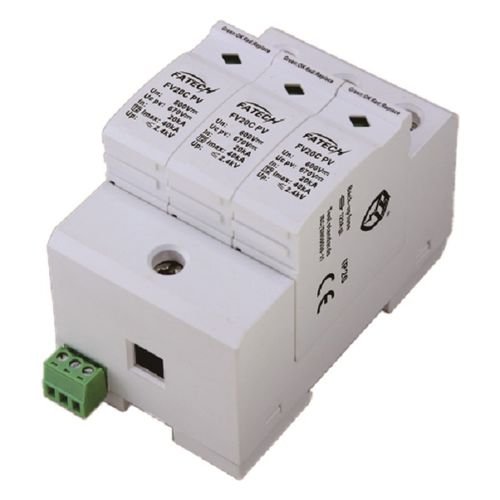

Überspannungsableiter Typ 2 FV20C/3-xxx PV(S) series

Klasse IKlasse IIfür Dauerbetrieb

1. Beschreibung Die DC-Überspannungsableiter von Fatech Electronic (CHINA) LTD werden für den Schutz von Photovoltaik-Anlagen am Netz verwendet, Uc pv bis zu 1200Vdc, Klasse I, Klasse I+II, Klasse II sind verfügbar. Diese steckbaren DC-Überspannungsableiter sind optional mit Fernbedienungskontakten und Sichtfenster ausgestattet. Es wird empfohlen, sie mit Fernbedienungskontakten und 3 Polen (Y-Typ) zu wählen. 2. Eigenschaften 1) DC-Überspannungsschutzgerät für Photovoltaikanlagen. 2) Die Kernteile sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität. 3)Mit zuverlässiger Steuerung dank Thermo Dynamic Control Trennschalter. 4) Fernmeldekontakt für Steuergerät optional. 5)Störungsanzeige durch rote Markierung im Sichtfenster. 6)3 Pole, Typ Y 3. Elektrische Parameter 1) Prüfklasse IEC/EN/VDE: Klasse II/C/T2 2) Schutzart: +/----PE, -/+---PE, +/---- -/+ 3) Art des Netzes: Fotovoltaikanlage 4) Nennspannung 50(60)Hz Un: 48Vdc, 96Vdc, 500Vdc, 600Vdc, 800Vdc, 1000Vdc, 1500Vdc 7) Ansprechzeit tA: ≤25ns 8) Empfohlene Vorsicherung: 125A 9) E/A-Anschlüsse: Mehradriges Kabel: 4-25mm2 10) Montage: 35mm symmetrische Schiene (EN50022/DIN46277-3) 11) Betriebstemperaturbereich / Feuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m 12) Grad des Schutzes: IP20 13) Gehäusematerial: UL94V0 14) Abschaltanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen) 15) Fernbedienungskontakt: Wahlweise
