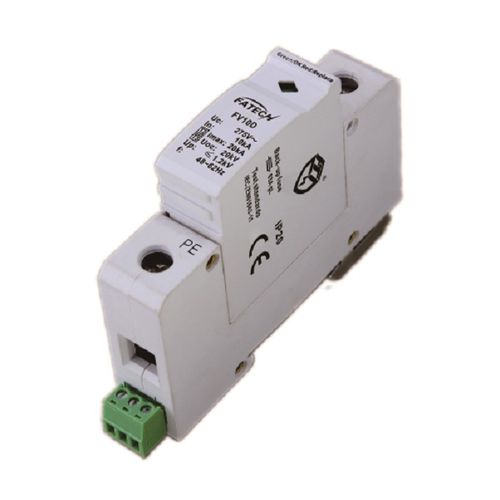

Überspannungsableiter Typ 2 FV10D/NPE-255 S

zur FernanzeigeN-PEfür DIN-Schiene

1. Beschreibung FATECH Überspannungsableiter der Klasse II haben einen hohen Ableitstromwert, eine hohe Betriebsspannung und eignen sich für TN-C, TN-S, TT und IT-Erdungssysteme. Die Patronen sind steckbar und können leicht ausgewechselt werden. Diese Überspannungsableiter verfügen nicht nur über ein Sichtfenster, sondern können auch die Information "Patrone muss gewechselt werden" an den Techniker übermitteln. 2. Merkmale 1) Besteht aus einem Basisteil und steckbaren MOV+GDT-Schutzmodulen. 2) Für den Einsatz im Blitzschutzzonenkonzept an der Grenze 1-2. 3) Die Kernteile sind Metalloxidvaristorkomponenten mit hoher Entladekapazität. 4) Niedrige Restspannung und schnelle Reaktion. 5) Zuverlässige Steuerung dank des Thermo Dynamic Control Trennschalters. 6) Mit Fernmeldekontakt für Steuergerät. 7) Störungsanzeige durch rote Markierung im Sichtfenster. 8) Schutzart --- L-N,N-PE 3. Elektrische Parameter 1) Prüfklasse IEC/EN/VDE: Klasse III/D/T3 2) Typ des Netzes: TT 3) Schutzart: L-N,N-PE 4) Nennspannung 50(60)Hz Un: 110V/220V~, 220/380v~ 5）Bemessungsspannung (max. Dauerbetriebsspannung) Uc:150V~, 275V~, 320V~, 385V~, 440V~ 8) Ansprechzeit tA: L-N:≤25ns,N-PE:≤100ns 9) Empfohlene Vorsicherung: 125A 10) E/A-Anschlüsse: L-N: Mehradriges Kabel: 4-25mm2 11) Montage: 35mm symmetrische Schiene (EN50022/DIN46277-3) 12) Betriebstemperaturbereich / Feuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m 13) Grad des Schutzes: IP20 14) Gehäusematerial: UL94V0 15) Abschaltanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen) 16) Fernbedienungskontakt: Optional
