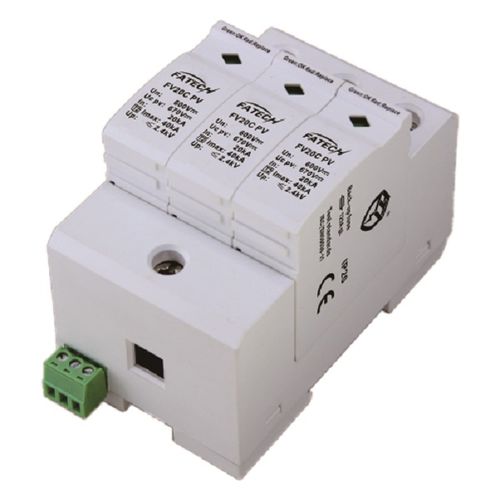

Überspannungsableiter Typ 2 FV20C/3-1000 PV S

Klasse IIzur Fernanzeigefür Photovoltaikanlage

-DC-Überspannungsschutzgerät, das speziell für Photovoltaikanlagen mit 1000Vdc verwendet wird. -Das Kernstück sind Metalloxid-Vristor-Komponenten mit hoher Entladekapazität. -Mit zuverlässiger Steuerung durch Thermo Dynamic Control Trennschalter. -Mit Fernmeldekontakt für Steuergerät. -Störungsanzeige durch rote Markierung im Sichtfenster. Art. Nr. FV20C/3-1000PVS SPD-Schutz entspricht EN50539-11/IEC61643-31 Typ 2 SPD-Installationstyp entspricht EN50539-11/IEC61643-31 KlasseII Schutzart nach DIN VDE0675-6 C Art des Netzes FotovoltaikanlagenDC-Seite Schutzart (+/-)-->PE , (-/+)-->PE, (+/-)-->(-/+) Nennkurzschlussstrom ISCPV 100A Dauerbetriebsstrom ICPV <20 µA Nennlaststrom IL 80 A Fehlerstrom IPE ≤20 µA dc ≤500 µA ac Stromverbrauch im Standby-Modus PC ≤25 mVA Maximaler Entladestrom (8/20μs) Imax 40 kA Nennentladestrom (8/20μs) In 20 kA Spannungsschutzstufe Up ≤3,6 kV Isolationswiderstand Risol ＞1000 MΩ Ansprechzeit tA ≤25 ns Fernbedienungskontakt JA Anzeige für die Unterbrechung der Verbindung Mechanische Anzeige (Grün: OK, Rot: Auswechseln) E/A-Anschlüsse Über Schraubklemme: 10-35mm2 Über den Verbindungsbus Einbauort Innerhalb Montageart Symmetrische Schiene (EN50022/DIN46277-3) Farbe Grau Schutzgrad IP20 Material des Gehäuses UL94V-0 Temperatur in der Umgebung -40°C ~+80°C Höhenlage ≤2000 m (amsl (über dem mittleren Meeresspiegel)) Zulässige Luftfeuchtigkeit 30%~90%
