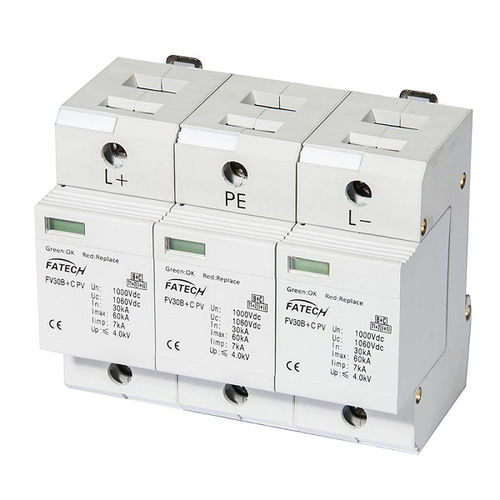

Überspannungsableiter Typ 1 FV30B+C/3-1000 PV S

Typ 2Klasse IKlasse II

1. Beschreibung Die DC-Überspannungsableiter von Fatech Electronic (CHINA) LTD werden für den Schutz von Photovoltaik-Anlagen am Netz verwendet, Uc pv bis zu 1200Vdc, Klasse I, Klasse I+II, Klasse II sind verfügbar. Diese steckbaren DC-Überspannungsableiter sind optional mit Fernbedienungskontakten und Sichtfenster ausgestattet. Es wird empfohlen, sie mit Fernbedienungskontakten und 3 Polen (Y-Typ) zu wählen. 2. Eigenschaften 1) DC-Überspannungsschutzgerät für Photovoltaikanlagen. 2) Die Kernteile sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität. 3)Mit zuverlässiger Steuerung dank Thermo Dynamic Control Trennschalter. 4) Fernmeldekontakt für Steuergerät optional. 5)Störungsanzeige durch rote Markierung im Sichtfenster. 6)3 Pole, Typ Y 3. Elektrische Parameter 1) Prüfklasse IEC/EN/VDE: Klasse I+II/B+C/T1+2 2) Schutzart: +/----PE, -/+---PE, +/---- -/+ 3) Art des Netzes: Fotovoltaikanlage 5) Max. Entladestrom (8/20μs) Imax: 60kA 6) Nennentladestrom (8/20μs) In: 30kA 7) Ansprechzeit tA: ≤25ns 8) Empfohlene Vorsicherung: 160A 9) E/A-Anschlüsse: Mehradriges Kabel: 6-35mm2 10) Montage: 35mm symmetrische Schiene (EN50022/DIN46277-3) 11) Betriebstemperaturbereich / Feuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m 12) Grad des Schutzes: IP20 13) Gehäusematerial: UL94V0 14) Abschaltanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen) 15) Fernbedienungskontakt: Wahlweise 16) Impulsstrom (10/350us) Iimp: 7kA
