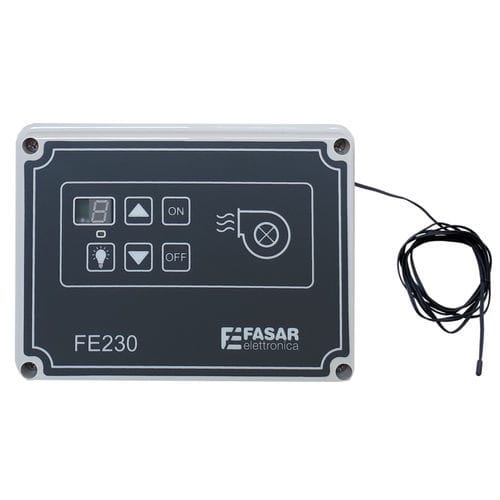

Digitaler Drehzahlregler für Einphasen-Asynchronmotoren mit Temperaturfühler
Das Modul FE230/T ist ein fortschrittliches elektronisches Steuersystem mit Mikroprozessor für die manuelle oder automatische Drehzahlregelung eines Einphasen-Asynchronmotors (typischerweise für Luftansaugung), für die Steuerung der Beleuchtungsanlage und eines Magnetventils für die Gaszufuhr (oder einer anderen Art von Last, wie z.B. ein externes Magnetventil für die Öffnung des Schornsteins). Die Genauigkeit und die praktische Anwendung werden durch den Einsatz eines Mikroprozessors der letzten Generation und durch digitale Befehle auf der Frontplatte gewährleistet. Dieses Modell kann sowohl im manuellen als auch im automatischen Modus arbeiten. Die nachstehende Anleitung erklärt seine Funktionsweise.
Technische Merkmale
- Einphasige Stromversorgung: 85-265 Vac 50Hz.
- Absicherung: IOAT.
- Leistungsaufnahme im Stand-by-Betrieb (Lasten ausgeschaltet): 0.35 W.
- Phasenanschnittsteuerung mit Triac: Drehzahlregler und Schalter mit Relais.
- Motortyp: einphasiger Induktionsmotor.
- Maximale Last MOTOR: 4,5A.
- Maximale Belastung LICHT: 2A.
- Eigenschaften für Gasmagnetventil: 230 Vac 50Hz MAX. IA.
- Automatisches Betriebsmanagement über NTC-Temperaturfühler.
- Digitaler Eingang, alternativ zum NTC-Temperaturfühler, zur Steuerung eines Thermokontakts (Öffner) zum Schutz der Motorwicklungen.
- Digitale Steuereinstellungen mit 5-Tasten-Tastatur, LED I und 1 LED-Ziffernanzeige mit 7 Segmenten.
- IP-Schutz: IP56.
- Abmessungen: 158x118x77 mm.
- Gewicht: 0,37 kg.
---
