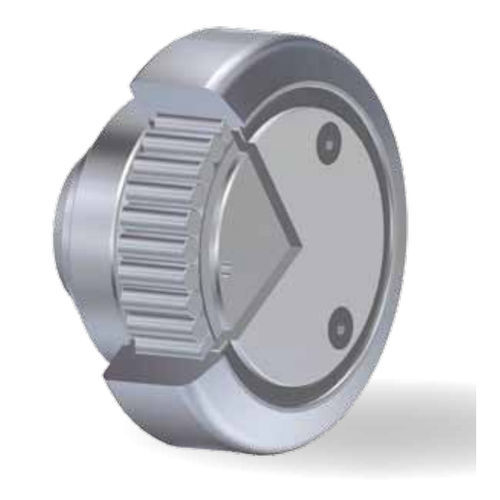

Zylinderrollenlager 2.2 series

RadialElastomerKombi

Die Zeichnung zeigt die Details des einstellbaren FARO-Kombilagers mit Exzenterzapfen. Die wichtigsten Merkmale sind: 1. Exzenterzapfen mit gerader Rändelung an den Enden, um seine Drehung zu verhindern 2. Exzenterwerte liegen je nach Lagergröße zwischen 0,75mm und 2,5mm. Die Tabelle zeigt die mindest- und Höchstwerte für das Maß "h" (Lagerbreite): 10 Zwischenstufen sind in diesem Bereich enthalten 3. Das Dichtungssystem für beide Lager besteht aus Gummidichtungen, die eine "long life"-Schmierung gewährleisten. Die Einstellung der Lager erfolgt durch die folgenden einfachen Vorgänge: - Demontage der vorderen Scheibe (es ist nicht notwendig, die Dichtungen zu demontieren oder den Bolzen aus der Rolle zu ziehen) - Herausziehen, Drehen und Einsetzen des Exzenterzapfens und der Seitenführungsrolle - Montage an der vorderen Scheibe. Sonderlager mit anderen Abmessungen als den angegebenen können auf Anfrage geliefert werden
