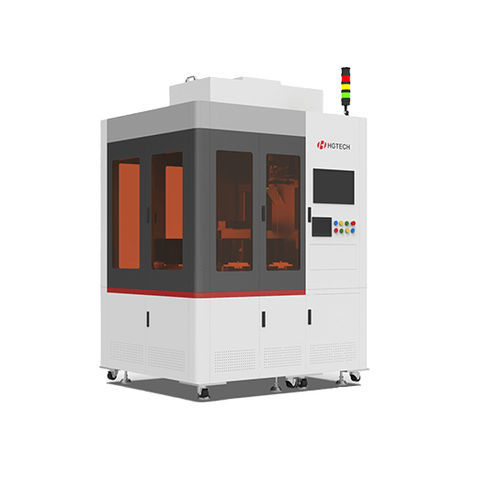

Dickenmesssystem optischfür Waferfür Industrieanwendungen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Physikalische Größe
- Dicken
- Technologie
- optisch
- Gemessenes Produkt
- für Wafer
- Anwendung
- für Industrieanwendungen, für Elektronik
- Weitere Eigenschaften
- Hochpräzision, Hochgeschwindigkeit, 2-Achs
Beschreibung
Das unabhängig entwickelte spektrale konfokale Messsystem wird bei den Rohstoffproduktionsunternehmen im vorgelagerten Bereich der Halbleiterindustriekette eingesetzt, um die Größe und Ebenheit von Halbleiter-Roh- und Epitaxiewafern zu ermitteln.
Produktvorteile:
Breiter Anwendungsbereich
Geeignet für 4-8-Zoll-Originalwafer, Substrate und Epitaxiewafer aus verschiedenen Materialien und unter verschiedenen Polierbedingungen
Hohe Messgenauigkeit
Dickenbereich: 0-1mm Messgenauigkeit: ± 1 μ M Wiederholgenauigkeit: 0,2 μ m
Kurze Messzeit
Messzeit: 30s / PCS (nach der Erfassungsbahn des Kunden)
---
