Halbleiter-Inspektionsgerät
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Halbleiter
Beschreibung

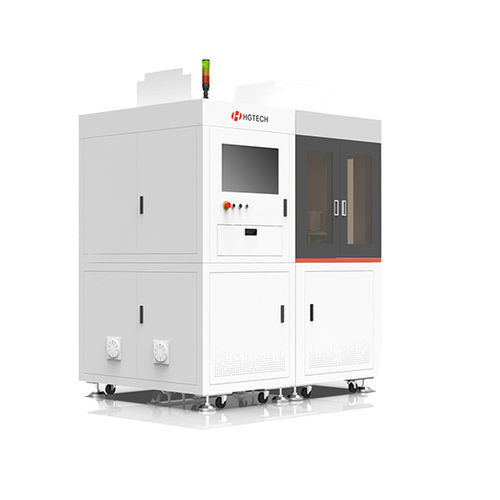

Das unabhängig entwickelte optische Hell- und Dunkelfeld-Detektionssystem wird bei den vorgelagerten Rohstoffherstellern und den mittleren Waferherstellern in der Halbleiterindustriekette eingesetzt, um die Erscheinungsfehler von Halbleiterrohstoffen, Epitaxiewafern und strukturierten Wafern zu erkennen.
Produktvorteile:
- Anwendbar für eine Vielzahl von Wafern
Geeignet für 4-8-Zoll-Wafer, Substrate, Epitaxiewafer und strukturierte Wafer
- Kann eine Vielzahl von Defekten erkennen
Erkennung von Partikeln, Vertiefungen, Beulen, Kratzern, Flecken, Rissen und anderen Defekten
- Hohe Auflösung
Systemauflösung: 1-10 μ m
- Schnelle Erkennungsgeschwindigkeit
Wafer ohne Muster: 180 Sekunden / Wafer, wenn die Anzahl der Defekte weniger als 200 beträgt
---
