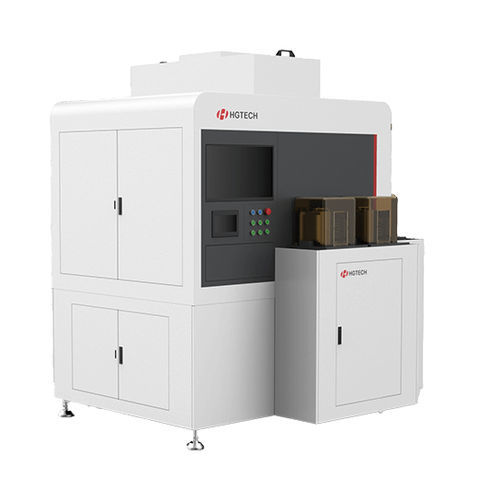

Inspektionssystem zur Fehlererkennung
Kameraautomatischfür die Verpackungsindustrie

Inspektionssystem zur Fehlererkennung
Inspektionssystem zur Fehlererkennung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
Kamera
Merkmal
automatisch
Typ
zur Fehlererkennung
Anwendung
für die Verpackungsindustrie, für die Elektronikindustrie
Produktanwendung
für Wafer
Weitere Eigenschaften
schnell

Beschreibung

Für die Mid-Stream-Wafer-Produktionsunternehmen und die nachgelagerten Verpackungs- und Prüfunternehmen in der Halbleiterindustriekette wird ein unabhängig entwickeltes paralleles Hell- und Dunkelfeld-Detektionssystem eingesetzt, um die Erscheinungsfehler von Halbleiterwafern und Körnern mit Grafiken zu erkennen. Produktvorteile: - Erhältlich in einer Vielzahl von Größen Dieses Gerät kann für strukturierte Wafer von 4-8 Zoll verwendet werden - Kann eine Vielzahl von Defekten erkennen Erkennung von Defekten wie Kratzer, Einbruch, Farbunterschiede, Risse, Kratzer, Metallrückstände und Metallverlust - Hochpräzise Auflösung Systemauflösung: 0.2-0,8 μ m - Schnelle Erkennungsgeschwindigkeit Gemusterte Wafer: 15 Minuten/Wafer, wenn die Anzahl der Defekte weniger als 200 beträgt

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von Farley Laserlab anzeigen
