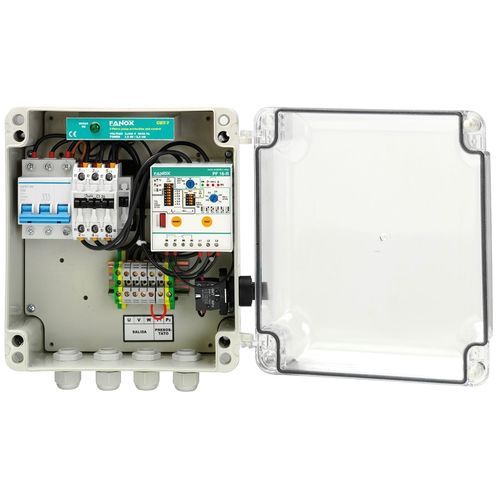

Dreiphasige Schutzplatte CBT series

für Tauchpumpe

- Thermische Speicherung der Heiz- und Kühlzyklen der Motoren. - Automatische Rückstellung bei Brunnenbefüllung. Einstellbar von 2 bis 75 Minuten. - Anzeige der Auslöseursache. - Kontrollpunkt für Druckschalter, Boje, Programmierer.. - Umfasst: Leistungsschalter 3P oder 3P+N, elektronisches PF-R-Relais, Schütz, LEDs und Ein/Aus-Schalter. - Modelle mit Metallgehäuse enthalten auch Voltmeter, Amperemeter und φ-Meter. Der Kosinus von phi (Cos φ) ist der Kosinuswert des Phasenwinkels zwischen der Spannung und der Stärke des elektrischen Stroms. Er schwankt zwischen einem Wert von knapp unter 1 bei einem unter Volllast laufenden Motor und fast 0, wenn der Motor trocken läuft. Daher sinkt der cos φ im Trockenlauf erheblich. Diese Verringerung wird vom PF-R-Relais überwacht, das in den FANOX-Drehstrom-Schutzschalttafeln installiert ist, d.h. wenn der Wert unter den eingestellten Wert fällt, schaltet die Schalttafel die Pumpe ab und schützt sie vor Schäden. Schutzfunktionen - Unterlast - Überlast - Phasenunsymmetrie oder Phasenausfall - Phasenfolge - Kurzschluss
