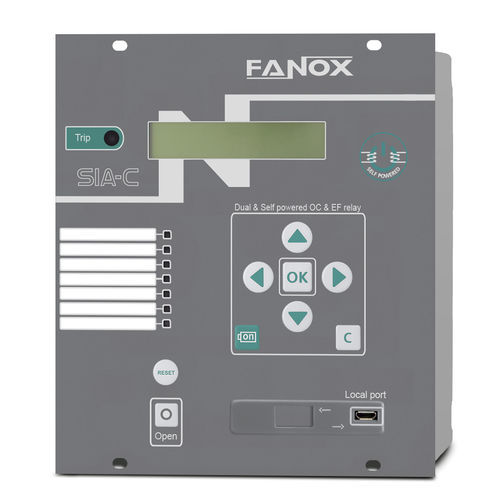

Selbstspeisend-Schutzrelais SIA-C

ÜberstromFehlerstromRS485

OC&EF Schutzrelais (Eigenstromversorgung + Hilfsstromversorgung). - Eigenspeisung mit Betriebsstrom über 3 Standardstromwandler /5 oder /1, um Strommessungen zu erhalten. Universelle 24-230 Vac/dc Hilfsstromversorgung (24-220 Vdc (±20%) / 60-230 Vac (±15%). - Interne Lithium-Startbatterie: 20 Jahre. - Sehr niedrige Anlaufwerte im Selbstversorgungsmodus: 0.075xIn in einem dreiphasigen System /0,16xIn in einem einphasigen System. - Test-Menü - 7 konfigurierbare LEDs und 1 bistabile magnetische Anzeige (FLAG), die die Ursache für die Aufrechterhaltung der Auslöseposition ohne Stromversorgung anzeigen. - Selbstdiagnose des Relaisstatus (WATCHDOG). - Front-Micro-USB-Anschluss und RS485-Anschluss für Fernkommunikationsprotokoll Modbus RTU, DNP3 oder IEC60870-5-103. RJ45-Ethernet-Anschluss (Modbus TCP-Protokoll). - Spulenauslöserausgang mit niedriger Leistung (24 Vdc-135 mJ). Schaltergesteuerte einphasige oder ein-/ dreiphasige Auslösung. - Bis zu 10 konfigurierbare Eingänge und 7 konfigurierbare Ausgänge. - Lastdatenerfassung: Register: 168, im zirkulären Modus. Abtastrate (Intervall): konfigurierbar über Kommunikation 1-60 min. - Nichtflüchtiger RAM-Speicher, speichert bis zu 1.024 Ereignisse und Fehleraufzeichnungen (DFR- 20 Fehlerberichte und 10 oszillographische Aufzeichnungen im COMTRADE-Format), behält Datum und Uhrzeit dank seiner internen RTC (Real Time Clock) auch ohne Stromversorgung bei. - Die SICom-Kommunikationssoftware lädt und speichert die oszillografische Aufzeichnung im COMTRADE-Format (IEEE C37.111-1991). - Eliminiert die Installation und reduziert Kosten und Wartung. - ausziehbare und nicht ausziehbare Mechanik.
