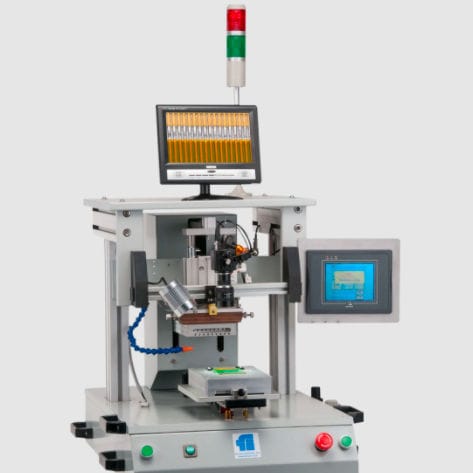

Reflow-Lötmaschine PHM 2-2

automatischVakuummanuell

S ystem Technische Daten System- PHM 1-1 Maße 840 mm (T) x 790 (B) x 280 mm (H) Gewicht 120 kg Arbeitstisch Typ Rotary Vakuum 2 Sätze Luftversorgung 0,4 bis 0,6 MPa Stromverbrauch AC 110 V, 60 Hz, 15 Ampere max. Arbeitsecke 50 mm x 200 mm (normal): 250 mm x 200 mm (maximal) Maximaler Thermodenbereich 400 mm2 Maximale Thermodenlänge 100 mm (normal) Kraftbereich 30 N @ 0,09 MPa bis 600 N @ 0,6 MPa Thermode Hub 50 mm Betätigungsart pneumatisch Temperaturbereich 1° C Intervall Leerlauf 0 bis 150° C Vorheizen 0 bis 500° C Reflow 0 bis 500° C Zeiträume 1-Sekunden-Intervall 0 bis 200 Sekunden vorheizen Reflow 0 bis 200 Sekunden Heizratensteuerung Acht (8) Auswahlmöglichkeiten Programmierbare Wärmeprofile Vier (4) interner Speicher Thermode Kühlluft zum Kühlen von Thermode Druckluft 4 bis 6 Bar Vakuumdurchflussrate 24 l/min Max. mun Elektrische Leistung 220 oder 110 Vac (Werkseinstellung) Gewicht netto - 91kg, brutto 159kg Ausrichtungsmethode Visuell mit CCD-Kamera (optional) Produkthalterung 2 Sätze Tabelle Rotating Method Manual (HSM 2-1); Pneumatisch (HSM 2-2) Standard-Arbeitsbereich 200 mm x 150 mm Maximaler Arbeitsbereich 200 mm x 260 mm
