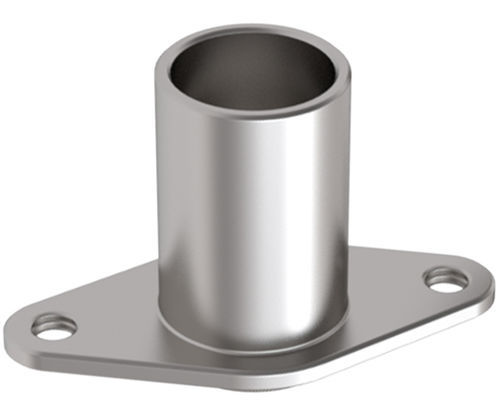

Press-Fit-Kappe DIFR series

zylindrischEdelstahlFlansch

Die Flanschdosen bieten eine dauerhafte und geeignete Aufnahme für Kugelsperrbolzen mit Schnellverschluss. Sie sind für den Einsatz auf Materialien und in Anwendungen vorgesehen, bei denen der Stift nicht verriegelt werden kann. Da der Bolzen nicht aus dem Boden der Steckhülsen herausragt, sind sie ideal für Sacklochanwendungen. Die Steckhülsen können mit Schrauben, Nieten oder Bolzen befestigt werden. Sie sind aus rostfreiem Stahl der Serie 300 gefertigt. Die Grip-Length-Reduction ist der Anteil des Stifts, der sich im Inneren der Hülse befindet, und reduziert die nutzbare Länge des Stifts um diesen Anteil. Die Kugelsperrbolzen mit Schnellverschluss werden von der Flanschseite her eingesetzt. Stil Flansch: Diamant Höhe insgesamt: 0.650 in. Durchmesser Körper: 0.375 in. Höhe Basis: 0.060 in. Länge zwischen den Montagelochzentren: 1.000 in. Breite insgesamt: 0.625 in. Innengewinde - Gewindebohrer: 6-32 in. Länge über alles: 1.250 in. Länge Griffverkleinerung: 0.375 in.
