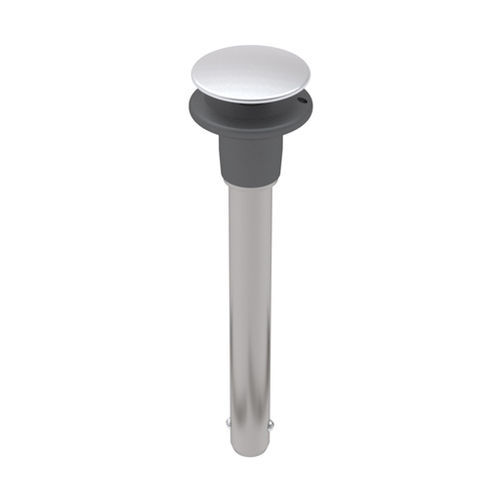

Kugelsperrbolzen mit Knopf MDACH series

Edelstahl

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Kuppelbetätigungsknöpfe sind aus 2024-T4 Aluminium gefertigt und klar eloxiert. Die Griffe sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Der große, ergonomische Kuppelbetätigungsknopf erleichtert die Montage und Demontage. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 5 mm. Durchmesser Max: 4,96 mm. Durchmesser Min: 4.92 mm. Länge Griffstück: 10 mm. Breite an den Kugeln: 5.54 mm. Länge bis zur Spitze der Kugeln: 6 mm. Höhe Handgriff: 25,5 mm. Durchmesser Handgriff - Basis: 11.9 mm. Höhe Handgriff - Basis: 16 mm. Durchmesser Knopf: 19 mm. Durchmesser Rand: 20,6 mm.
