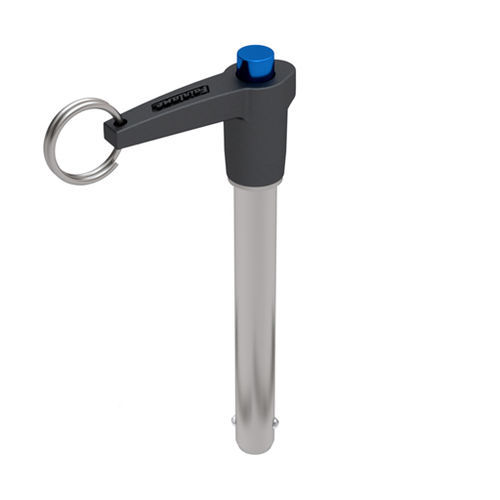

Kugelsperrbolzen mit L-Griff LACS series

mit Knopfmit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl der Serie 300 gefertigt. Der rostfreie Stahl der Serie 300 wird nicht für Anwendungen empfohlen, bei denen Scherkräfte eine Rolle spielen. Die Griffe sind aus Aluminium-Druckguss 380 gefertigt und schwarz eloxiert. Die Stifte werden mit einem Spaltring aus Edelstahl zur Befestigung eines Kabelsystems geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 1/4 Zoll. Durchmesser Schaft - Max: 0.2485 in. Durchmesser der Welle - Min: 0.247 in. Länge Griff: 0.5 in. Breite an den Kugeln: 0.289 in. Länge bis zur Spitze der Kugeln: 0.29 in. Höhe Kopf: 1.21 in. Durchmesser Basis des Griffs: 0.47 in. Höhe Basis des Griffs: 0.76 in. Durchmesser Knopf: 0.23 in. Länge Handgriff: 1.84 in.
