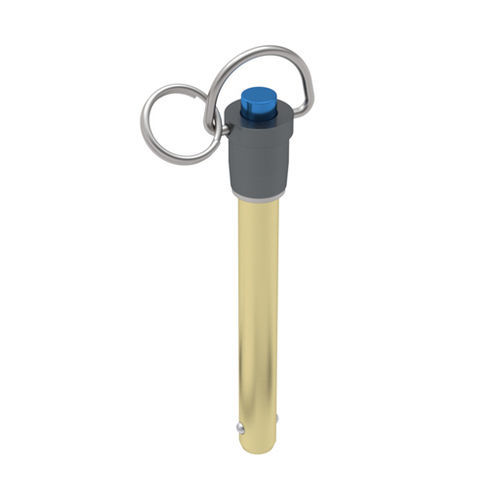

Kugelsperrbolzen mit Knopf MRAAS series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte sind für eine Vielzahl von Befestigungs-, Positionierungs- und Ausrichtungsanwendungen geeignet. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Stift in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus verzinktem 4130er Stahl gefertigt. Die Griffe für die unten aufgeführten Stifte sind aus 2024-T4 Aluminium gefertigt und schwarz eloxiert. Die Stifte werden mit einem Edelstahl-Splintring zur Befestigung einer Kabelgarnitur geliefert. Für spezifische Anwendungsanforderungen sind kundenspezifische Modifikationen für diese Produktlinie erhältlich. RoHS-konform. Nenndurchmesser: 5 mm. Durchmesser der Welle - Max: 4,96 mm. Durchmesser der Welle - Min: 4.92 mm. Länge Griffstück: 10 mm. Breite an den Kugeln: 5.54 Zoll. Länge bis zur Spitze der Kugeln: 6 mm. Höhe Handgriff: 23,4 mm. Durchmesser Basis des Griffs: 11.9 mm. Durchmesser Knopf: 5.8 mm. Durchmesser Handgriff - Rand: 15,0 mm. Höhe Griff und Ring (ausgefahren): 36.8 mm. Breite Ring: 29,5 mm.
