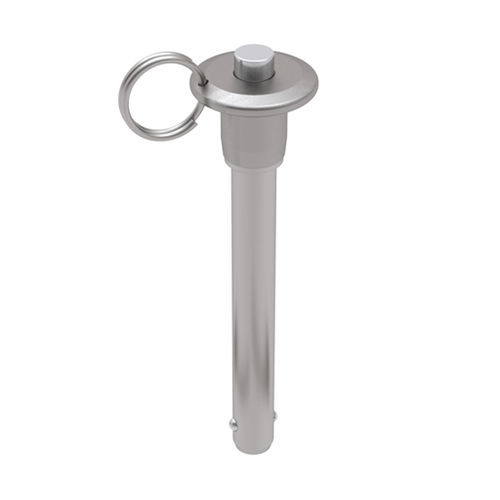

Kugelsperrbolzen mit Knopf BCCH series

mit HeberingEdelstahl

Diese formschlüssigen Schnellspannstifte haben einen breiten Anwendungsbereich bei Befestigungs-, Fixier- und Ausrichtungsanwendungen. Die Stifte lösen sich erst, wenn der Knopf am Griff gedrückt wird. Sobald der Knopf gedrückt wird, ziehen sich die Kugeln in den Schaft zurück, so dass der Bolzen in ein Loch eingeführt oder aus diesem entfernt werden kann. Die Schäfte sind aus rostfreiem Stahl 17-4 gefertigt. Die Griffe und Betätigungsknöpfe sind aus rostfreiem Stahl 303 gefertigt. Die Stifte werden mit einem Spaltring aus Edelstahl zur Befestigung eines Kabelsystems geliefert. Stifte in anderen Grifflängen sind als Sonderbestellung erhältlich. Nenndurchmesser: 3/16 Zoll. Durchmesser Schaft - Max: .1885 in. Durchmesser Schaft - Min: 0,1870 Zoll. Länge Griffstück: .50 in. Durchmesser an den Kugeln: .220 in. Länge bis zur Spitze der Kugeln: .260 in. Länge Kopf: .92 in. Breite Schulter: .47 in. Länge Kopf unterhalb des Randes: .63 in. Durchmesser Knopf: .23 in. Breite insgesamt: 0,81 Zoll.
